Устройства для прочистки канализационной сети

Для устранения засоров и прочистки канализационной сети на ней предусматривают ревизии и прочистки.

Ревизии (рис. 5.4, а, б)позволяют прочищать трубы в обоих направлениях. Их выполняют в виде люков (1) на трубе, закрываемых крышкой (2) с резиновой прокладкой, которые притягиваются к корпусу двумя или четырьмя болтами. Устанавливают их на вертикальных и горизонтальных участках трубопроводов. При подземной прокладке труб над ними устраивают смотровые колодцы (3).

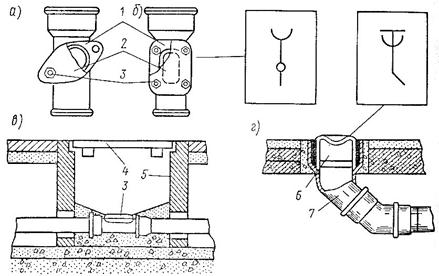

Рис. 5.4. Ревизии (а, б, в) и прочистки (г):

1 – резиновая прокладка; 2 – крышка; 3 – болты; 4 – крышка колодца;

5 – колодец; 6 – заглушка; 7 – отвод

Прочистки устанавливают в местах, где требуется прочистка труб только в одном направлении. Их выполняют в виде косого тройника и отвода в 135 град. или двух таких отводов, обеспечивающих плавный вход прочищающего троса в трубу. Сверху раструб закрывают заглушкой (4)на легкоплавкой мастике или сурико-меловой замазке.

На сетях внутренней бытовой и производственной канализации следует предусматривать установку ревизий или прочисток:

· на стояках при отсутствии на них отступов – в нижнем и верхнем этажах, а при наличии отступов – также и в вышерасположенных над отступами этажах;

· в жилых зданиях высотой 5 этажей и более – не реже чем через
3 этажа;

· в начале участков (по движению стоков) отводных труб при числе присоединяемых приборов 3 и более, под которыми нет устройств прочистки;

· на поворотах сети – при изменении направления движения стоков, если участки трубопроводов не могут быть прочищены через другие участки.

На горизонтальных участках сети канализации наибольшие допускаемые расстояния между ревизиями или прочистками надлежит принимать по нижеприведенным данным.

Диаметр трубопровода, мм	Расстояние, м, между ревизиями и прочистками в зависимости от вида сточных вод	Вид прочистного устройства
производственные незагрязненные и водостоки	бытовые и производственные, близкие к ним	производственные, содержащие большое количество взвешенных веществ
				Ревизия
				Прочистка
100 – 150				Ревизия
100 – 150				Прочистка
200 и более				Ревизия
