Выпуски

Отводные трубопроводы

Отводные трубопроводы присоединяют к гидрозатворам санитарно-технических приборов и прокладывают к стояку прямолинейно с постоянным уклоном. Санитарные приборы в разных квартирах на одном этаже подключают к отдельным отводным трубопроводам. Боковые ответвления присоединяют с помощью косых тройников и крестовин (прямые крестовины и тройники не применяют).

Стояки и отводящие трубопроводы в жилых зданиях располагают обычно сзади или сбоку унитаза в санитарном узле. При размещении кухни в отдалении от санитарного узла прокладывают отдельный стояк для отвода стоков от моек.

В типовых жилых и общественных зданиях стояки размещают вместе со стояками водоснабжения в санитарно-технических блоках, панелях, кабинах, которые монтируют одновременно со строительными конструкциями здания, что позволяет сократить объем монтажных работ на строительной площадке.

В здании трубопроводы прокладывают, по возможности, прямолинейно.

Для изменения направления трубопровода и присоединения санитарно-технических приборов применяют фасонные части (рис. 5.3).

Выпуски располагают, по возможности, с одной стороны здания перпендикулярно наружным стенам так, чтобы длина горизонтальных линий, соединяющие стояки, была минимальной. В жилых домах проектируют, как правило, один выпуск на секцию, который выводят во двор. В зданиях с техническими подпольями и неэксплуатируемыми подвалами целесообразно устраивать два или один торцовый выпуск.

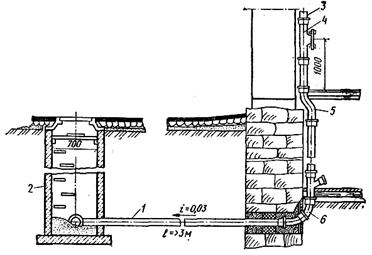

Рис. 5.12. Фрагмент устройства канализационного выпуска:

1 – трубопровод выпуска, дворовый колодец; 3 – стояк; 4 – ревизия; 5 – отступ;

6 – отводы под 135 град.

Выпуски присоединяют к дворовой сети в колодце под углом не менее 90 град. Расстояние между стенами здания и колодца принимается не менее 3 м. Максимальная длина выпуска (от оси прочистки или стояка до оси колодца) принимается в зависимости от диаметра трубопровода:

Максимальная длина выпуска, м		7,5
Диаметр труб, мм.

Это позволяет ликвидировать засоры через прочистку, установленную перед выпуском. При большей длине выпуска необходимо предусматривать дополнительный колодец.

В месте пересечения выпуска с фундаментом устраивают проемы размером не менее 300 * 300 мм при диаметре выпуска 50–100 мм и не менее 400 * 400 мм – при диаметре 125–150 мм.

При прокладке выпуска ниже фундамента устраивают футляр из бетонных или железобетонных труб или предусматривают местное заглубление фундамента не менее чем на 100 мм ниже основания трубы.

Глубина заложения выпуска. За пределами здания выпуск прокладывают ниже глубины промерзания грунта или не более чем на 0,3 м выше этой глубины. При необходимости выпуск можно прокладывать на меньшей глубине, обеспечивая теплоизоляцию. Минимальная глубина его заложения 0,7 м. При большом заглублении дворовой сети на выпуске устраивают перепад в виде водослива при разности отметок менее 0,3 м, при большей разнице отметок – перепад в виде стояка сечением не менее сечения подводящего трубопровода.

Аксонометрическая схема внутренней канализации

После нанесения элементов водоотводящей сети на планы и разрезы здания составляют аксонометрическую схему, на которой показывают места расположения всех элементов внутренней канализации, диаметры, уклоны (рис. 5.13).

Рис. 5.13. Фрагмент аксонометрической схемы внутренней
