Приемники сточных вод

Приемники сточных вод собирают загрязненную воду и отводят в водоотводящую сеть. Их выполняют в виде открытых сосудов или воронок, в которые собираются вода и брызги, образующиеся при технологических процессах или проведении процедур. Приемники сточных вод разделяются на два вида:

· санитарные приборы, собирающие бытовые стоки,

· приемники производственных сточных вод.

Ванны, умывальники, мойки, души, биде (рис 5.5). Санитарные приборы служат для гигиенических целей (ванны, умывальники, души, биде) и для хозяйственных нужд (мойки).

Унитазы, смывные бачки, смывные краны. Унитазы изготовляют из наиболее гигиеничного материала – керамики (фарфора, фаянса, покрытых глазурью). Унитазы (рис. 5.6)состоят из чаши (20), которая плавно переходит в гидрозатвор (22), и основания (23). Верхняя часть чаши (21)(борт) уширена и загнута внутрь для предотвращения выплескивания воды при ополаскивании чаши. В торцевой части под бортом находится водораспределительное устройство (19), которое подает воду для смыва загрязнений и ополаскивания внутренней поверхности унитаза. Для присоединения промывочного устройства в верхней части унитаза за водораспределительным устройством имеется патрубок (18). Выпуск (24) диаметром 85 мм в нижней части унитаза обеспечивает присоединение его к канализационной сети. Учитывая присоединение к различным отводящим трубопроводам, выпускаются унитазы с прямым, направленным вниз, и косым, под углом 30 град., выпуском. Выпускают также консольные модели унитазов для установки на стене.

Рис. 5.5. Санитарные приборы для гигиенических процедур:

(а – ванна; б – сидячая ванна; в – душ; г – глубокие поддоны;

д, е – умывальники; ж – биде; з, и – мойки)

1 – ножки; 2 – напольный сифон (гидрозатвор); 3 – выпуск; 4 – переливная труба;

5 – крышка перелива; 6 – смеситель; 7 – водонепроницаемая перегородка; 8 – поддон;

9 – чаша; 10 – подстолье

По конструкции унитазы различаются на

· тарельчатые,

· воронкообразные,

· козырьковые.

Промывные устройства выполняются в виде емкостей (смывных бачков) или арматуры, подающей воду непосредственно из водопроводной сети (смывных кранов).

Смывные бачки можно устанавливать

· непосредственно на унитазе (низко располагаемые – бачок «Компакт»),

· на стене, на высоте 800–1000 мм (средне располагаемые),

· на высоте 1800 мм (высоко располагаемые).

Корпус бачка изготовляют из керамики, чугуна, пластмассы. В качестве наполнительной арматуры вбачках используются поплавковые клапаны различной конструкции.

Низко располагаемые бачки, непосредственно размещенные на унитазе, устанавливают на приставной или цельно отлитой полочке и закрепляют болтами. Средне- и высоко располагаемые бачки соединяют с унитазом стальными и пластмассовыми смывными трубами (19).

Смывные краны устанавливают на высоте 0,8–1,2 м от пола и соединяют с прибором смывной трубой диаметром 32–25 мм. В основном применяют смывные краны полуавтоматического действия (рис. 5.7).

Рис. 5.6. Унитазы и смывные бачки: (а – автоматический; б – сифонирующий; в – поршневой сифонирующий; г – низко располагаемый бачок; д – воронкообразные; е – тарельчатые; ж – высоко располагаемые; з – консольные) 1 – корпус; 2 – клапан; 3 – ковш; 4 – ось; 5,7 – сифон; 6 – рабочая камера; 8 – ручка пуска; 9 – рычагом пуска; 10 – перелив; 11 – тяга; 12 – клапан (груша); 13 – седло; 14 – шток; 15 – камера; 16 – резиновая шайба; 17 – поршень; 18 – патрубок; 19 – водораспределительное устройство; 20 – чаши; 21 – борт; 22 – гидрозатвор; 23 – основание; 24 – выпуск

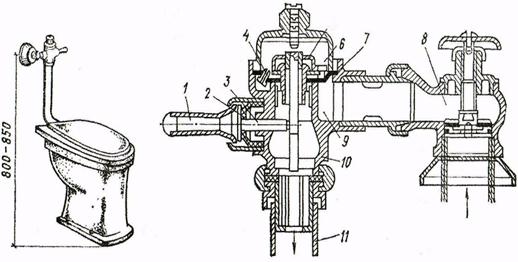

Рис. 5.7. Полуавтоматический смывной кран:

1 − пуск; 2 − резиновая манжета; 3 − толкатель; 4 − отверстие; 5 − вспомогательный клапан;

6 − рабочая камера; 7 − мембрана; 8 − вентиль; 9 − входная камера;

10 − корпус; 11 − отводящая труба

Приемники производственных сточных вод от технологического оборудования (воронки, сливы и т.д.) присоединяют к водоотводящей сети через
гидрозатвор.

Трапы собирают загрязненную воду с пола помещения или от технологического оборудования (рис.5.8, 5.9).

Рис. 5.8. Трапы:

(а – с прямым выпуском (пластмассовый); б – с косым выпуском)

1 – съемная крышка, 2 – прижимная гайка, 3 – гидроизоляция,

4 – корпус; 5 – перекрытие, 6 – перегородка

Гидрозатворы

Гидрозатворы устанавливают после каждого приемника сточных вод или встроены в них (унитазы).

Гидрозатворы (сифоны) (рис. 5.9) задерживают вредные газы из системы канализации слоем воды высотой 50–70 мм, который образуется в изгибе трубопровода (U-образные гидрозатворы) или между двумя цилиндрами.

Рис. 5.9. Трапы и гидрозатворы:

(а – прямой выпуск (трап); б – горизонтальный выпуск (трап);

в, г – U-образные гидрозатворы; д – пластмассовый гидрозатвор)

1 – съемная решетка; 2 – перегородка; 3 – корпус; 4 – пробка; 5 – крышка;

6 – съемная крышка.

Незасоряемость сифонов обеспечивается большим проходным сечением и гладкой внутренней поверхностью (эмалированной или асфальтированной). Для прочистки гидрозатворов и примыкающих к ним участков предусматриваются отверстия, закрываемые крышками (сифоны-ревизии) или резьбовыми пробками. Бутылочные гидрозатворы прочищают через съемную крышку.

Гидрозатворы изготовляют из чугуна или пластмассы. Для умывальников выпускают бутылочные гидрозатворы из латуни.
