Конструктивные элементы сварных швов и соединений

К конструктивным элементам сварных швов и соединений относятся размеры кромок под сварку и размеры сварного шва. Кромками называются соединяемые края деталей при сварке. Размеры подготовленных кромок свариваемых деталей и размеры сварного шва регламентируются в зависимости от условного обозначения соединения и толщины металла в соответствии с ГОСТом и РД на сварные соединения различных способов сварки.

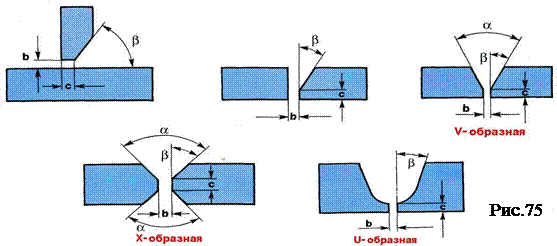

Определения размеров.

Зазор — расстояние между кромками (b).

Притупление — нескошенная часть торца кромки (c).

Угол разделки кромок — угол между скошенными кромками свариваемых частей (α).

Угол скоса кромки — острый угол между плоскостью скоса кромки и торцом (β)..

Ширина шва — расстояние между видимыми линиями сплавления на лицевой стороне шва (e).

Усиление стыкового шва — часть металла стыкового шва, возвышающаяся над поверхностью свариваемых частей (q).

Усиление углового шва — часть металла, образующая выпуклость углового шва (q).

Глубина проплавления — наибольшая глубина расплавления основного металла в сечении шва (h).

Катет шва — кратчайшее расстояние от поверхности одной из свариваемых частей до границы углового шва на поверхности другой свариваемой части (k).

Толщина шва — t стыкового шва, α углового шва

		Рис.76

Конструктивные элементы сварных соединений в справочной литературе называются геометрическими параметрами.

Размеры е и k указаны на чертежах сварных конструкций. Глубина провара h обычно равна толщине металла S. Остальные размеры даны в соответствующих ГОСТах.

Контрольные вопросы:

1. Какие виды сварных соединений вы знаете?

2. Что относится к конструктивным элементам сварных швов?

Контрольное задание:

1. Составьте схему, отображающую смысловые связи по признакам сварных швов.
