Накатник

Накатник пневматический с гидравлическим запором, служит для возвращения (наката) в первоначальное положение откаты­вающихся частей гаубицы после выстрела и удержания их в этом положении при углах возвышения.

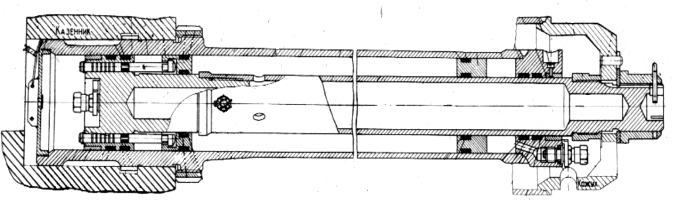

Накатник состоит из:

– цилиндра;

– штока;

– поршня;

– двух плавающих поршней;

– трех зарядных клапанов I, II, III.

	крышка передняя

			I

Цилиндр вставляется в левое отверстие казенника и закреп­ляется в нем, от проворота цилиндр стопорится винтом. Спереди к цилиндруприварена крышка,вкоторую ввинчивается клапан I. Сзади цилиндрзакрывается крышкой,в которой имеется два отверстия, закрытые сеткой. Стопорится крышкапрово­локойс пломбой.

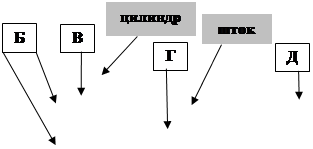

Шток пустотелый. Наружная поверхность штока хроми­руется. На заднем конце штокаимеется внутренняя резьба, ко­торой шток навинчивается на поршень, а также три отверстия Б, соединяющие полости В и Г.

Поршень на наружной поверхности имеет две канавки, в ко­торых устанавливаются резиновые кольца с фторопластовыми шайбами. На заднем торце поршня имеются два резьбовых гнезда и над­писи ЖИДКОСТЬ, ВОЗДУХ.

II

В гнездо с надписью ЖИДКОСТЬ ввинчивается клапан III, предназначенный для заливки жидкости. Клапан закрепляется на торце поршня.

III

В гнездо с надписью ВОЗДУХ ввинчивается клапан II, пред­назначенный для подачи азота в полости В и Г накатника через отверстие. Клапан II закрепляется на торце поршня.

Плавающие поршниразделяют полости уплотнений А и Д от рабочих полостей В и Г. В полости уплотнений заливается жидкость ПОЖ-70 или "Стеол-М", а в рабочие полости подается азот под давлением (65 ) кгс/см². В пазах плавающих поршней закреплены головки штырей,проходящих через отверстия в поршне и передней крышке,приваренной к цилиндру.

На наружной поверхности штырей нанесено по шесть кольце­вых рисок, пятая риска залита красной краской. По выступанию штырейотносительно плоскостейведется наблюдение за наличием жидкости в по­лостях А и Д.
