Плоскопараллельные концевые меры длины

Типы и характеристики штриховых мер длины

Тип	Форма поперечного сечения	Номинальный размер, мм	Класс точности
I		100 – 1000 1400 – 2000	0; 1; 2
II		60-1000	2; 3; 4; 5
III		250-2000	4; 5
IV

Технические требования к штриховым мерам длины, а также методы

контроля и испытаний приведены в ГОСТе 12069, методы и средства поверки образцовых мер приведены в ГОСТе 8.353.

Плоскопараллельные концевые меры длины ГОСТ 9038 имеют форму прямоугольного параллелепипеда (плитки) с двумя параллельными

измерительными поверхностями, расстояние между которыми равно номинальному значению длины L меры (рис.3.1.).

б

а

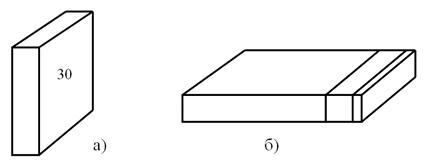

Рис. 3.1. Плоскопараллельные концевые меры длины

Длина мер изменяется в пределах от 0.1 мм до 1000 мм через опредеделенные интервалы - градации, равные 0.001; 0.005; 0.01; 0.1; 0.5; 1.0; 10; 25; 50 и 100 мм.

По ГОСТу 9038 установлены образцовые и рабочие меры длины.

Рабочие концевые меры длины предназначены для регулировки и настройки на размер показывающих измерительных приборов, для непосредственных измерений размеров изделий, а также для выполнения особо точных разметочных работ и наладки станков.

Образцовые меры длины применяют для передачи размера единицы длины от первичного эталона концевым мерам меньшей точности и для поверки и градуировки измерительных приборов.

Концевые меры при использовании в качестве образцовых должны быть поверены в качестве образцовых 1, 2, 3 и 4 - го разрядов по МИ 1604 и должны иметь отличительный знак при выпуске из производства.

Рассмотрим нормируемые параметры концевых мер.

Длина концевой меры в любой точке измерительной поверхности равна длине перпендикуляра опущенного из данной точки на противоположную поверхность.

Отклонение длины концевой меры – наибольшая по абсолютному значению разность между длиной меры в любой точке и номинальной длиной.

Отклонение от плоскопараллельности концевой меры есть разность расстояний между наименьшей и наибольшими длинами.

Притираемость концевых мер - это свойство измерительных поверхностей мер прочно сцепляться между собой или с плоскими стеклянными пластинами при накладывании одной меры на другую или меры на пластину. Притираемость мер объясняется молекулярным притяжением тщательно обработанных поверхностей в присутствии тончайших слоев смазки толщиной около 0.02 мкм, которая остается после промывки их бензином.

Перед составлением блока нужно отобрать входящие в него меры, вытереть смазку чистой салфеткой, промыть меры в бензине и высушить. Размер блока мер Lc равен сумме длин мер, входящих в него. Предельные отклонения длины от номинального значения приведены в ГОСТе 9038 в зависимости от класса точности меры и интервала номинальных размеров.

Концевые меры длины выпускаются наборами (рис.3.2), которые обеспечивают составления блока мер любого размера с интервалом в 1 мкм. В машиностроении наибольшее распространение нашли набор №1, содержащий 83 меры, и набор №3, содержащий 112 мер. В набор входят две пары дополнительных мер, которые притираются к блоку всегда одной стороной и служат для защиты основных мер блока от изнашивания и повреждений.

Рис. 3.2. Набор концевых мер длины

Выбор мер блока заданного размера выполняют в следующем порядке:

1) подбирают меру, которая содержит наименьшую долю размера (включает последнюю цифру заданного размера);

2) размер выбранной меры вычитают из размера блока и определяют остаток;

3) подбирают меру, которая содержит наименьшую долю остатка, и определяют новый остаток и т.д.

Из всех возможных вариантов состава блока следует выбирать тот, который содержит наименьшее число мер.

Пример подбора концевых мер в блок для размера 37.835 мм:

Первая мера 1.005 мм

Остаток 36.83 мм

Вторая мера 1.03 мм

Остаток 35.8 мм

Третья мера 1.8 мм

Остаток 34 мм

Четвертая мера 4 мм

Пятая мера 30 мм

Концевые меры длины изготавливают 0,1,2 и 3 классов точности, записанных в последовательности понижения точности (класс точности 3 самый грубый). По согласованию между потребителем и изготовителем могут использоваться классы точности 00 и 01 (класс точности 00 самый точный).

Концевые меры длины изготавливают из стали или твердого сплава.

Примеры условных обозначений:

Набор №2 концевых мер из стали класса точности 1:

Концевые меры 1 - Н2 ГОСТ 9039 – 90.

Набор №3 концевых мер из твердого сплава класса точности 2:

Концевые меры 2 - Н3 - Т ГОСТ 9038 – 90.

Концевая мера длины 1.49 мм из стали класс точности 3:

Концевая мера 3 - 1.49 ГОСТ 9038 – 90.

Набор №3 образцовых концевых мер 2 - го разряда:

Концевые меры образцовые 2Н03 ГОСТ 9038 - 90.

Наборы принадлежностей к концевым мерам длины позволяют с помощью концевых мер осуществлять проверку наружных и внутренних размеров изделий и разметочные работы.
