ЭЛЕКТРОМАГНИТНЫЕ МУФТЫ УПРАВЛЕНИЯ

Для регулирования частоты вращения, вращающего мо­мента на валу, для соединения и разъединения ведущего и ведомого валов применяются электрические аппараты в виде муфт с электрическим управлением. Эти муфты мож­но подразделить на индукционные и электромагнитные.

Индукционные муфты (рис. 17.1) по принципу действия аналогичны асинхронному двигателю с короткозамкнутым ротором. Приводной двигатель соединяется со сплошным якорем 1, ведомый вал связан с индуктором 2. Катушка возбуждения 4 создает постоянный магнитный поток 5, за­мыкающийся по якорю 1. При вращении якоря магнитное поле катушки индуктора пересекает цилиндрическое тело якоря, и в нем наводятся вихревые токи. Взаимодействие этих токов с магнитным полем создает силу, которая увле­кает индуктор в направлении вращения якоря. Материал якоря должен обладать малым удельным электрическим сопротивлением, что обеспечивает возникновение достаточ­но больших вихревых токов, и высокой магнитной проница­емостью для получения возможно больших значений магнитного потока.

Регулируя ток возбуждения I _в и тем самым меняя магнитное поле, можно плавно регулировать в широких преде­лах частоту вращения и передаваемый вращающий момент ведомого вала.

-

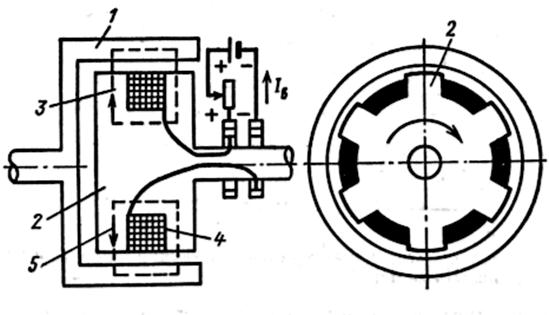

Рис. 17.1. Индукционная муфта:

7 — якорь; 2 — индуктор; 3 — магнитная система; 4 — катуш­ка возбуждения; 5 —магнитный поток

На рис. 14.2 показаны механические характеристики ин­дукционной муфты. На этом рисунке I_в*= I_в/I_в.ном — ток возбуждения в относительных единицах; М_* =М/М _ном— передаваемый момент в относительных единицах, где М _ном — номинальный момент муфты; I_в.ном — соответству­ющий ему номинальный ток возбуждения; п — частота вра­щения в процентах частоты вращения при отсутствии на ведомом валу нагрузки.

При увеличении момента нагрузки угловая скорость ве­домого вала уменьшается. При этом возрастают скольже­ние и токи, наводимые в якоре муфты. Увеличение токов в якоре увеличивает момент, развиваемый муфтой и пере­даваемый на ведомый вал.

Механические характеристики индукционной муфты су­щественно зависят от нагрузки. Поэтому для стабилизации скорости применяются специальные регулирующие устрой­ства.

Более широко применяются электромагнитные муфты, в которых используется электромагнитное усилие притяже­ния между ферромагнитными телами. Эти муфты удобны в эксплуатации, имеют малые габаритные размеры и небольшое время срабатывания, передают большие мощ­ности на валу при сравнительно малой мощности управле­ния. Ниже рассматриваются фрикционные, ферропорошковые и гистерезисные электромагнитные муфты.

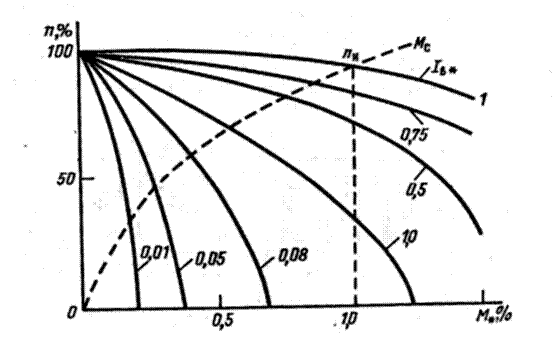

Рис. 17.2. Механические характеристики индукционной муфты при раз­личном токе возбуждения
