Гистерезисные муфты

Возможны два варианта исполнения гистерезисных муфт: в первом — магнитное поле индуктора создается об­моткой, во втором — постоянными магнитами. Недостатком первого варианта является наличие контактной системы для передачи тока в индуктор, достоинством — возможность электрического управления муфтой. Муфты с постоянными магнитами (магнитогистерезисные) обладают высокой на­дежностью. Однако регулирование передаваемого момента в них затруднено.

В магнитогистерезисной муфте (рис. 17.6) постоянные магниты 1 с полюсными наконечниками 2 укреплены в магнитопроводе 3 индуктора, связанного с ведущим валом. На ось ведомого вала насажен ротор, состоящий из втулки 5 из немагнитного или магнитомягкого материала и колец 4 активного слоя. Кольца активного слоя изготовлены из материала с довольно широкой петлей гистерезиса, имею щей высокие значения остаточной индукции и коэрцитив­ной силы. Шихтованная структура активного слоя позволя­ет уменьшить вихревые токи и асинхронный вращающий момент.

Пусть ротор заторможен, а индуктор вращается привод­ным двигателем с угловой скоростью . Под действием вращающегося магнитного поля индуктора в активном слое появляются потери на гистерезис от перемагничивания. По­тери за один цикл перемагничивания определяются макси­мальным значением индукции в активном слое ротора.

Преимущество гистерезисной муфты заключается в по­стоянстве передаваемого момента. Если нагрузочный мо­мент М _нрезко возрастает (неполадки, поломки механиз­ма), то максимальный момент, передаваемый на приводной двигатель, ограничен М _ги гистерезисная муфта защищает двигатель от перегрузки. Постоянство момента муфты обе­спечивает быстрый разгон нагрузки.

В ряде схем автоматики необходима быстрая остановка привода. В этих случаях применяются тормоза на базе гис­терезисной муфты. Ведомая часть муфты делается непо­движной, а ведущая соединяется с приводным двигателем. При торможении двигатель отключается и включается муфта. Постоянный тормозной момент муфты обеспечивает быструю остановку привода.

Гистерезисные муфты широко применяются для переда­чи момента в агрессивную среду, отделенную от окружаю­щей среды металлической немагнитной оболочкой и нахо­дящуюся под высоким давлением. В этом случае применя­ются муфты с аксиальным рабочим зазором. Ведущая часть с индуктором отделена немагнитной стенкой от ведомой ча­сти с активным слоем в виде колец.

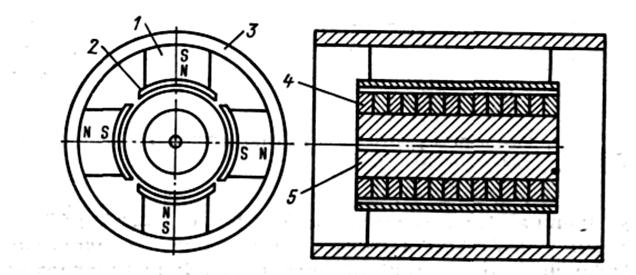

Рис. 17.6. Магнитогистерезисная муфта с радиальным рабочим зазором
