Маркеры выделения
|
|
|
|
Маркеры фигуры
Тень фигуры
Инструмент Shadow Color, несмотря на то что он может создавать эффект тени, скорее предназначен для изменения цвета тени. Для ее создания можно использовать специальное окно редактирования Shadow, которое открывается при выборе команды Format ► Shadow. В этом окне диалога можно указать не только цвет тени, но и ее узор. Для выбора цвета в раскрывающемся списке Color или Pattern укажите необходимые пункты. Выбранные параметры будут отображены в окне просмотра Preview.
Для выделения фигур в поле листа используются специальные элементы Visio, которые называются маркерами. Эти элементы играют главную роль при создании рисунков и изображений. Они предназначены для визуальных изменений параметров фигуры, ее положения, связи с другими фигурами и т. д. В Visio имеется несколько типов маркеров, которые различаются своим внешним видом и назначением.
Часто тип маркера меняется в зависимости от типа фигуры или применяемого к ней инструмента. Например, при использовании инструмента вращения маркеры выделения замещаются маркерами вращения, которые позволяют легко вращать фигуру с помощью мыши.
Можно выделить шесть основных типов маркеров.

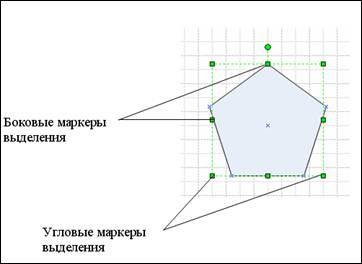

Маркерами выделения (selection handle) называются специальные элементы Visio, занимающие ключевые точки прямоугольника, в который вписана двумерная фигура. Каждая фигура имеет восемь маркеров выделения — четыре из них расположены в вершинах, а еще четыре — в серединах сторон описывающего фигуру прямоугольника. Главной и единственной задачей маркеров выделения является управление размером фигуры. Чтобы пропорционально изменить размер фигуры, нужно установить указатель мыши на любой из угловых маркеров, нажать левую кнопку мыши и, удерживая ее, перемещать маркер до тех пор, пока фигура не примет нужные размеры. Для изменения линейного размера нужно переместить соответствующий боковой маркер. Следует помнить, что маркеры выделения недоступны при использовании инструмента вращения (Rotation Tool) и инструмента вставки текста (Text Tool).
|
|
|
|
|
