Счет импульсов на реле
Приборы и комплексы счета импульса. Команды счета времени для ПК-32-256 Эта группа команд предназначена для программы реализации на включение и выключение выдержки времени.
При работе времени таймеров дискретность времени 0,1 с; 1 с.
Мнемоника обозначения команд с таймера следующая:
Т – таймер О – отключение ТОС В – включение ТВД Н – накопление ТНС Д – десятая доля секунды С – секунда Пример: составить программу организации таймера на отключение через время t=2c, выходного сигнала Х1, отключая У1.
Дискретность отсчета 0,1 с.
Адресация: Х1 – 10001 У1 – 0011
Контактная схема:
Х1 – вход У1 – выход РВ – катушка реле времени РВ1 – контакты РВ

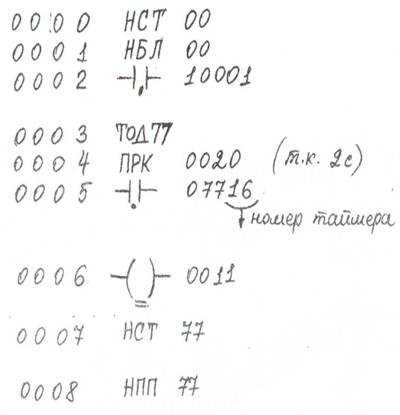

Программа:
Счет импульса можно проводить на основе счетных схем, выполненных на реле, на шаговых искателях и на ПК.
Х1 – входной сигнал У1–У3 – сигнал выхода РП – реле промежуточное Х0– сигнал окончания счета
Релейная схема счета до 3-х.
Работа схемы: При замыкании контакта Х1 включается реле РП, которое своими контактами РП1 включает промежуточное реле Z1. Реле Z1 своими контактами Z1 блокирует контакты РП1. В это время РП2 разомкнуты. При отпускании кнопки Х1 контакты РП1 размыкаются, а контакты РП2 замыкаются. При этом по цепи Z1- РП2 включается У1 и блокирует контакты РП2. Одно нажатие прошло. При 2-ом нажатии кнопки Х1 включается реле РП и контакты РП3, которое по цепи Z1-У1-РП3 включает реле Z2. Реле Z2 контактами Z2 блокирует контакты РП3 (самопотпитка, самоблокировка). При отпускании кнопки Х1 контакты РП3 размыкаются, а контакты РП4 замыкаются. По цепи Z1-У1- Z2-РП4 включается У2, которое своими контактами У2 блокирует контакты РП4. Две плиты прошло. При 3-м нажатии кнопки Х1 происходит включение контакта РП5 и реле Z3, которое блокирует своими контактами Z3 контакты РП5. При опускании кнопки Х1 по цепи Z1-У1- Z2-У2- Z3-У3 включается У3, которое блокирует контакты РП6. Происходит счет третьего сигнала. Схему можно продолжить до ∞ числа.
Недостаток: низкая надежность, большое число элементов→большая стоимость.
Х отключение схемы производится по сигналу Х0.
Альтернативой схемы счета на реле является схема счета на шаговых искателях.
Преимуществом схемы счета на шаговых искателях является меньшее число катушек, значит более надежно.
Шаговый искатель: Катушка Хроповик Бегунок Контакты Якорь Магнитопровод
При подаче U на катушку. Бегунок смещается на 1 шаг. Шаговые искатели выпускаются: ШИ-24-8 ШИ-24-2 где 12,24- кол-во контактов; 8,2- кол-во рядов. ШИ-12-2

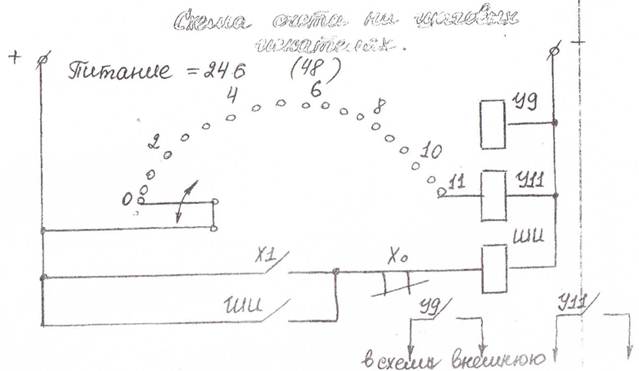

Схема счета на шаговых искателях. 0,2,4,6,8,10,11- контакты шагового искателя У9, У11 – выход Х1 – вход ШИ – катушка шагового искателя Х0 – сброс
Работа схемы: При замыкании схемы Х1 включается катушка ШИ и встает на самопотпитку. При нажатии Х0, катушка обесточивается. При каждом нажатии Х1. Бегунок переходит на 1 шаг. С контактов берется выходной сигнал счета.
Недостаток: требует ухода за контактами (спиртовая протирка)
Альтернативой контактного элемента являются приборы счета на бесконтактных элементах и программа счета на программируемых контроллерах (ПК).
В логике «И» имеются элементы счета, выполненные на базе триггеров.
ПК имеются специальные команды счета. Так команды счета на ПК: ПК 128, счетчик на сложение (СЧС) СЧС nnn8, где nnn8- локальный адрес ячейки. В которой накапливается счет.
По команде СЧС содержимое ячейки nnn8 увеличивается каждый раз на метр R от 0 к 1.
Команда: счетчик на вычитание (СЧВ)
Пример: запрограммировать работу счетчика на сложение с уставкой 1024 Расположена ячейка памяти, адресация: Х0 – 1000 Х1 – 10001 У1 – 00011 Адрес: 04018
Программа: (сброс или обнуление) (включение Х1)
(счет на сложение)
(адрес уставки) (счет на сложение)
СЧУ – команда счетчика циклов
СЧЦ увеличивает в каждом цикле содержимое слова по адресу nnn8, если состояние аккумулятора R=1, и остается без изменения, если состояние аккумулятора=0. По команде СБС (сброс) аккумулятор обнуляется. Если значение содержимого счетчика достигло значения уставки, то происходит переполнение разрядной сетки.
Задание: Время выдержки в конечных положениях крана tвыд.=55 с
Предусмотреть в схеме количество циклов. nцикл=14 Кроме рассмотренных реле времени существуют схемы выдержки времени на конденсаторах, РЦ- цепочках. схема 1
Для замедления срабатывания реле У, катушку реле У шунтируют конденсатором С.
При замыкании Х1 конденсатор шунтирует обмотку У, и ток в катушке начинает протекать только после того, как конденсатор зарядится и сопротивление его возрастет. Добавочное сопротивление R служит для ограничения первоначального тока в цепи.
Все схемы замедления опускания реле основаны на использовании энергии в запасенной в магнитном поле тока после разрыва цепи питания реле.

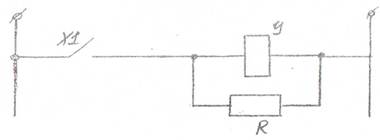

Пример: схема 2

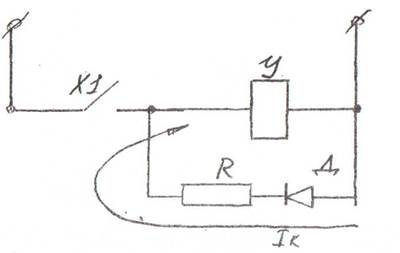

схема 3
схема 4
В схеме 2после размыкания контакта Х1, уменьшающийся магнитный поток наводит ЭДС в катушке реле У, поэтому протекающий ток Ук удерживает якорь в притянутом состоянии. Эти схемы характеризуются дополнительными потерями мощности, возникающие в резисторе R. Схема 3,4 лишена указанного недостатка, где в последовательность резистора включен диод (Д), поэтому в стационарном режиме ток через резистор не протекает для получения значительной выдержки, реле обычно очень массивны для того, чтобы обеспечить необходимый запас энергии.

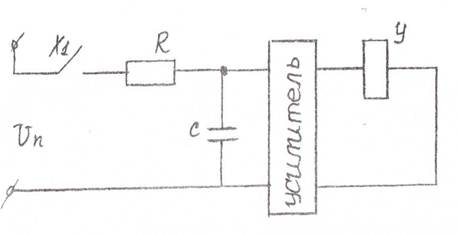

Кроме этого, применяют электромагнитное реле, т.е. реле с электромагнитным замедлением. Имеет 2 катушки: Ссаживающая катушка, которая создает размагничивающий магнитный поток. Она работает в режиме насыщения. Применяют также для замедления конденсаторные реле времени, основанные на инерционных свойствах цепи RC,
r=RC-постоянная времени цепи.
Время выдержки:
Un - напряжение питания Uср. – напряжение срабатывания на конденсаторе
Схема:
Величину выдержки регулируют путем изменения параметров RC-цепочки.
Конденсаторные реле времени просты, надежны и позволяют достичь выдержки времени от 5 до 50 с, с точностью от 5 до 15%.
Применяют также конденсаторные реле времени с импульсным питанием, которые более точны.
