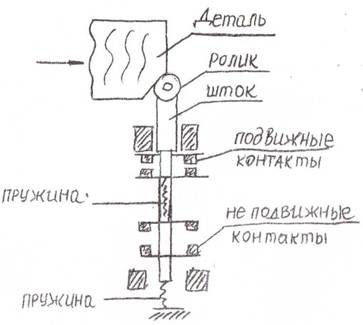

Контактный путевой выключатель прямого действия

Путевые выключатели

Предназначены для получения управляющих сигналов в определенных точках пути, перемещающихся органов станка или какого-либо вспомогательного устройства.

1.Контактные

2.Бесконтактные

В них коммутация электрических цепей осуществляется контактным способом. Это наиболее простой вид коммутации.

По принципу действия она подразделяется на 3 группы:

В простейших выключателях прямого действия время срабатывания зависит от положения и скорости V перемещения детали.

Такие выключатели надежно работают при V=0,6 м/мин.

2) контактный выключатель полумгновенного действия. Здесь V перемещения детали значительно меньше, V=0,2 м/мин. В этих выключателях время срабатывания определяется только величиной контактного упора, т.е. нажатие зависит от положения детали.

3) –“— мгновенного действия (совершенный, V=0,02 м/мин.). Не зависит скорость V перемещения от положения управляющего упора.

Наиболее применим ВПК 2000. Погрешность срабатывания ∆ ≤±0,05 мм.

ВК 200(1,2)

4) Микровыключатели I=2÷5 A

Открытые закрытые

Расчитаны на Umax=380 B, средняя нагрузка 2,5 А.
