Электромагнитные муфты

Предназначены для соединения автоматически вращающихся валов(механизмов).

Применяют для дискретного управления приводов и станков.

Представляют собой сочетания, такие, как, фрикционная муфта с электромагнитным приводом.

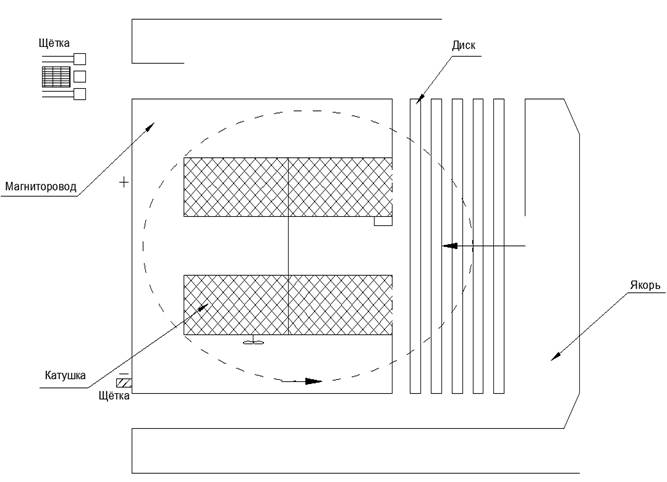

Муфта типа ЭТМ.

В корпусе размещена намагничивающая катушка, к проводят через щётку, помещённой в щёткодержатель. Щёточный узел работает при окружной V - 20м/с.

Другой зажим подключают к корпусу муфты.

При включении муфты, магнитный поток, создаваемый катушкой проходит через пакет внутренних и наружных дисков и замыкается через якорь.

Якорь притягивается и сжимает диски. Начинается вращение второго вала, т.е. муфта передает крутящий момент.

Все детали муфты монтируют на втулке, которая устанавливается на валу.

Внутренние диски передвигаются по шлицам втулки, наружные диски снабжены пазами, которые служат для соединения между собой.

Отключение муфты происходит после снятия V с катушки и за счёт! щих волнистую форму.

Для надёжности работы муфты имеют const-ю смазку.

Диски изготовляют из специальной стали с малым магнитным сопротивлением, с малой остаточной индуктивностью и высокой износостойкостью. Кроме рассмотренных муфт, имеются муфты, работающие в сухую(это муфты с вынесенными дисками). Имеются и муфты без контактные, в которых намагничивающая катушка расположена на неподвижной части корпуса. Корпус отделён от вращающейся части 2-мя воздушными зазорами. Эта муфта не имеет счётного узла.

Недостаток муфты: повышенная намагничивающая усиленность срабатывания.
