Многоканальная система контроля V на базе геркона(MACR-8)

Предназначена для контроля работы в особо тяжёлых условиях(атмосферные, шлюзовые затворы и т.д.).

Решение этой задачи путём установки датчика непосредственно на вал шлюзового запора ит.д.

Это приводит к срабатыванию не только остановки редуктора, но и др. передовых устройств.

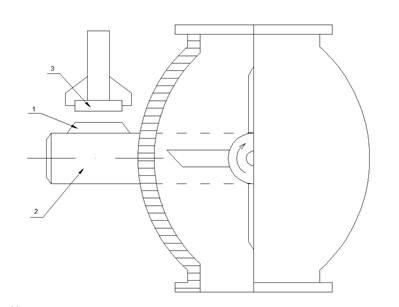

1-сonst магнит

2- вал

3- герконовое реле

Число датчиков = числу контролируемых затворов.

Датчик в комплекте со схемой управления представляет собой реле контроля V.

Датчик вращения выполнен в виде const-го магнита, установленного на валу затвора и магнитоуправляемого контакта(герко), в специальном держателе.

При вращении вала геркон размыкается при подходе магнита.

Назначение системы управления состоит в формировании сигнала, связанного с переходом контактов геркона из оного состояния в другое. Для этого применяется электрическая схема на базе микросхемы А1, в которой сигнал двукратно инвертируется и с помощью цепочки V1-R1-C1 задерживается на 3-4 секунды. Двукратно инвертированный и задерживаемый сигнал поступает на один из входов 2U-НЕ; на второй вход поступает сигнал со второго.

В результате, на выходе 4 образуется сигнал, независимый от состояния контактов геркона. Нулевой уровень сигнала соответствует вращению барабана, а единичный- остановке вала.

Усиление выходного сигнала осуществляется транзисторным повторителем на транзиcторе V3.

Благодаря использованию в качестве иммиторного повторятеля транзистора р-n-р перехода, схема становится не чувствительной к короткому замыканию выхода любой продолжительности.

В состав системы входит индикаторный блок(8 ячеек индикации, контактная лампа индикации).

Источник питания собран по схеме дистабилизированного двухпериодного выпрямителя с ёмкостным фильтром.

Ячейка индикации состоит из индикации лампы СМ-37 и без контактного транзисторного ключа КЧ-101.

Устройства питания силовых цепей и цепей управления схем электроавтоматики.

Род тока для питания схем автоматики выбирают при их проектировании. При этом стараются выбирать аппараты с одинаковым V питания. Это относится к аппаратам, имеющих катушку, обмотки, но не относятся к кнопкам и переключателям.

Стандартные и номинальные напряжения переменного и постоянного тока в промышленности.

Наименование цепей	Значение V,[B]	Наименование цепей	Значение V,[B]
перем.I	const I	перем.I	const I
1)силовые	220;380; 660	220;	4)электроника		12; 6
2)управление	220;110; 40		5)местные освещения
3)электроника		60; 80	6)сигнализации	110; 24; 12; 6	48; 24; 12; 6

Для повышения безопасности в цепи управления используют U=110В (однофазное). В простейших схемах управления, содержащих не более 2-х аппаратов и не более 10 контактов, применяют!. При этом недопустимо питание от фазного и нулевого провода. Для питания цепей управления применяют трансформаторы, понижающие U(380/220) до величины, принятой в схеме управления (380/110).

Кроме снижения U трансформаторы выполняют функцию гальванической развязки по U силовых цепей и управления.

1ф

2ф

3ф

0
