Детекторы с нелинейными передаточными характеристиками

Пиковый детектор на транзисторах. При отсутствии на входе AM сигнала транзисторы VT1 и VT2 (рис. 8.14) закрыты. Напряжение на конденсаторах CI и С2 равно нулю. Входной сигнал через эмиттерный повторитель на транзисторе VT1 проходит на базу транзистора VT2. Импульс отрицательной полярности проходит через два транзисторных перехода. Через переход база — коллектор заряжается конденсатор С2, а через переход база — эмиттер — конденсатор С1. В этом случае транзистор работает как два диода. При отсутствии входного сигнала конденсатор С1 разряжается через переход база — эмиттер VT3 и резистор R2. Напряжение на конден­саторе С2 остается без изменения. Если последующий входной им­пульс будет иметь большую амплитуду, чем предыдущий, то вновь откроется два перехода транзистора VT2 и произойдет заряд коненсаторов до нового уровня входного сигнала. В том случае, если входной импульс будет меньше по амплитуде, то откроется толь ко переход база — эмиттер. Тран зистор VT2 работает как триод Конденсатор С2 разряжается че­рез транзистор VT2 на конденса­тор С1. Процесс разряда будет происходить до тех пор, пока по­тенциалы этих конденсаторов не сравняются. Напряжение на них будет равно амплитуде входного сигнала. Постоянная времени за­ряда конденсатора С2 равна 2,5 мкс, постоянная времени раз­ряда — 40 или 0,6 мкс в зависимости от режима работы транзи­стора VT2. Точность детектирования огибающей не хуже 2,5% при частоте 100 кГц. Минимальная амплитуда входного сигнала 20 мВ.

Рис. 8.14 Рис. 8.15

Рис. 8.16

Частотно-зависимый амплитудный детектор. Выходной сигнал детектора (рис. 8.15, а) снимается с диагонали моста, который включен в цепь ООС ОУ. Коэффициент передачи детектора зависит от элементов ООС R3, R2 и С, а также от сопротивления компен­сирующего резистора R1. Коэффициент передачи определяется вы­ражением

На рис. 8.15,6 приведена зависимость выходного напряжения от частоты.

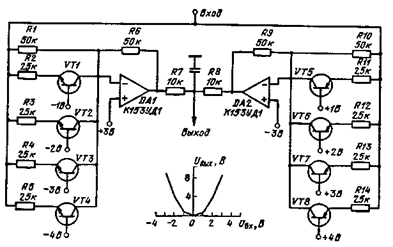

Квадратичный детектор с аппроксимацией. Детектор (рис. 8.16) состоит из двух симметричных устройств. На вход ОУ DA1 прихо­дит отрицательная полярность входного сигнала, а на вход ОУ DA2 — положительная. Когда входной сигнал отрицательной поляр­ности имеет уровень меньше 1 В, коэффициент усиления микросхемы определяется отношением R₆/R₁ и равен единице. Как только вход­ной сигнал превысит уровень 1 В открывается транзистор VT1 и коэффициент усиления усилителя меняется. На выходе интеграль­ной микросхемы DA1 сигнал удваивается. При дальнейшем увели­чении входного сигнала будут последовательно открываться осталь­ные транзисторы. Таким образом, квадратичная зависимость выход­ного сигнала будет аппроксимирована линейными участками. Воз-рая половина схемы для положительной полярности входного сиг­нала работает аналогичным образом. Верхняя граничная частота входного сигнала определяется граничной частотой работы ОУ.
