Генераторы сложных сигналов

Диодный генератор сложных сигналов. Сигналы сложной формы образуются (рис. 11.22) в результате изменения коэффици­ента усиления дифференциального усилителя. При малых входных сигналах все диоды закрыты. Коэффициент усиления, определяемый резисторами R2, R3 и R11, R12, близок к единице. С увеличением уровня входного сигнала начинают проводить диоды в эмиттерных цепях транзисторов. Это приводит к увеличению коэффициента уси­ления. Выходной сигнал становится более крутым. Три уровня из­менения коэффициента усиления используются как для положитель­ной, так и для отрицательной полярностей входного сигнала. Каждая цепь, состоящая из диодов и потенциометра, определяет разный порог открывания. Точная форма выходного сигнала под­страивается соответствующим потенциометром.

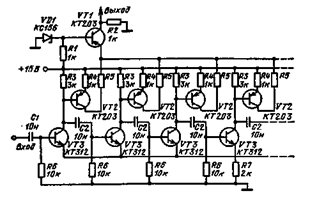

Дискретный формирователь сигналов специальных форм. В ос­нове генератора (рис. 11.23) лежит многофазный мультивибратор, который запускается импульсом положительной полярности. В схе­ме поочередно будут открываться транзисторы VT3. В открытом состоянии находится лишь один транзистор. В проводящее состоя­ние перейдет транзистор VT2, который в эмиттер транзистора VT1 направит ток, определяемый рези­стором R5. Если сопротивления резисторов меняются по опреде­ленному закону, то амплитуда выходного сигнала меняется по этому же закону. С помощью ре­зисторов R5 можно получить лю­бой закон изменения выходного сигнала. Частота переключения каналов определяется постоянной времени R₆C₂.

Рис. 11.22 Рис. 11.23

Рис. 11.24

Генератор функций. На вход генератора (рис. 11.24) подается импульсный сигнал положительной полярности. Логическая схема 2И — НЕ интегральной микросхе­мы К133ЛАЗ закрывается. На вы­ходе 1 появляется сигнал отрица­тельной полярности с длитель­ностью, равной длительности вход­ного сигнала. Этот сигнал на RС-цепочке дифференцируется, и положительный импульс закрывает вторую логическую схему. На выходе этой схемы появляется импульс отрицательной полярности длительностью 5 мкс. Все последующие цепочки работают аналогичным образом. На выходах 1 — 7 последовательно друг за другом воз­никают импульсные сигналы. Все эти сигналы суммируются через определенные весовые резисторы на входе ОУ. В зависимости от по­следовательности принятых сопротивлений весовых резисторов на выходе ОУ можно сформировать сигнал любой сложности. Амплиту­да выходного сигнала определяется сопротивлением резистора R4. Для балансировки ОУ сопротивление резистора R3 подбирается под суммарное сопротивление весовых резисторов.

Глава 12
