С осью цилиндра. Линия сечения 32 42 52 62 72 - видимая и проводится сплошной линией. А линия 32 22 12 82 72 - невидимая ( штрихпунктирная).

Точка 52 лежит на пересечении радиуса R

Последняя плоскость Nп1 , радиус R

Точки 42 и 62 находятся на вертикальной линии связи, проведённой из точек 41 и 61 до дуги радиусом R



Построение теней



Тенью называется неосвещенная часть плоскости или поверхности.

Поверхность или плоскость, не обращенная к источнику света, называется тенью собственной.

Падающей называется тень, отбрасываемая от одного предмета на плоскость или другой предмет.





Тени на ортогональном чертеже

При оформлении чертежей фасадов зданий других

архитектурных сооружений возникает необходимость придать

изображаемому объекту объемность, рельефность форм, т.е.

придать чертежу наглядность. С этой целью на чертежах

наносятся контуры теней, т.е. границы между освещенными и

неосвещенными поверхностями предмета.

Все предметы в натуре освещены лучами солнца или какими-либо

другими источниками света. Световые лучи распространяются прямолинейно, падают на поверхность предмета и освещают его. Те части поверхности тел, на которые не падают лучи света находятся в тени.



Различают собственные и падающие тени.



Чаще всего направление лучей света выбирается параллельно диагонали куба, прислоненного своими гранями к плоскостям проекций. При таком направлении лучей предмет освещается спереди, сверху и слева.

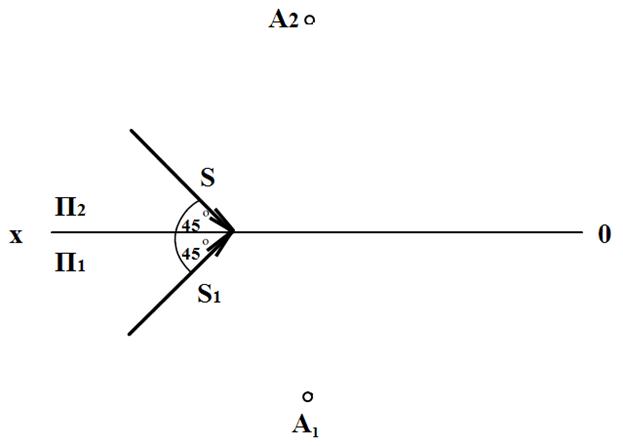

Луч света на эпюре задается своими проекциями.







Тень точки и прямой линии.

Тень точки обозначают большой буквой с индексом, показывающим, на какую плоскость падает тень.

Вп1 Сп2

Если след луча находится в первой четверти, такая тень называется

реальной или действительной. Если след падает в другую четверть, тень будет мнимой. Обозначение ее берется в круглые скобки (Ап1)







Ап2 – реальная тень

(Ап1)- мнимая тень



При построении тени прямой АВ достаточно построить тень от двух точек,

принадлежащих этой прямой.
