Построить тень от прямой АВ на две плоскости

Тень от прямой на одну плоскость.

Чтобы построить тень от прямой, нужно построить тени – действительную и мнимую от одной точки (А), затем от другой. Соединить одноименные тени точек (Ап1 и Вп1).

Если тень от прямой падает одновременно на две или несколько плоскостей, она будет преломляться на линиях пересечения заданных плоскостей.

Строим действительную и мнимую тень точки А [Ап1(Ап2)] и (Вп1) Вп2.

Соединяем одноименные точки теней.

Ап1 с Вп1 и Ап2 с Вп2: эти две линии будут пересекаться на оси х

(в точке преломления тени) 11.

Обводим линию Ап111 и 11Вп2 – это и есть тень от прямой АВ на две плоскости проекций.

Построить падающие тени от прямой АВ

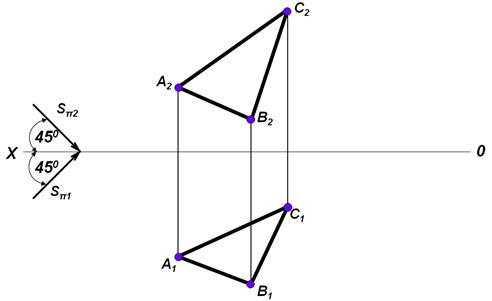

Построить тень, падающую от треугольника АВС

Строим последовательно тени мнимые и действительные от точек А1В1С1.

Соединяем одноименные проекции теней Ап1Вп1Сп1 и Ап2Вп2 Сп2.

Эти два треугольника пересекаются в точках 11≡2 21≡2 на оси Ох.

Эта линия называется линией преломления тени.

Обводим действительную тень на горизонтальной плоскости

11,21, Вп1, Ап1 и 1222Сп2 на фронтальной плоскости.
