Special Tool and Sealant
|
|
|
|
COOLING SYSTEM 4-5
Specifications
COOLING SYSTEM
Exploded View
COOLING SYSTEM 4-3
| No. | Fastener | Torque | Remarks | ||
| N-m | kgf-m | ft-lb | |||
| Cylinder Head Jacket Plug | 9.8 | 1.0 | 87 in·lb | L | |
| Thermostat Housing Bolts | 1.1 | 95 in·lb | |||
| Radiator Cap Holder Mounting Bolts | 1.1 | 95 in·lb | |||
| Water Temperature Switch | 7.8 | 0.8 | 69 in·lb | SS | |
| Water Pipe Bolts | 9.8 | 1.0 | 87 in·lb | L | |
| Radiator Fan Switch | 1.8 | ||||
| Radiator Hose Clamp Screws | 2.5 | 0.25 | 22 in·lb | ||
| Water Pump Shaft | 2.5 | Lh | |||
| Water Pump Impeller | 9.8 | 1.0 | 87 in·lb | Lh | |
| Water Pump Cover Bolts | 1.1 | 95 in·lb | |||
| Coolant Drain Bolt | 1.1 | 95 in·lb |
12. Thermostat
G: Apply high temperature grease.
L: Apply a non-permanent locking agent. Lh: Left-hand Thread SS: Apply silicone sealant.
| Item | Standard |
| Coolant Provided when Shipping Type (recommended) Color Mixed Ratio Freezing Point Total Amount | Permanent type antifreeze (soft water and ethylene glycol plus corrosion and rust inhibitor chemicals for aluminum engines and radiators) Green Soft water 50%, coolant 50% –35°C (–31°F) 1.7 L (1.8 US qt) (reserve tank full level including radiator and engine) |
| Radiator Cap Relief Pressure | 93-123 кРа (0.95 ~ 1.25 kgf/cm2, 14-18 psi) |
| Thermostat Valve Opening Temperature Valve Full Opening Lift | 80.5 - 83.5°С (177 - 182°F) 8 mm (0.31 in.) or more @95°C (203°F) |
|
|
Bearing Driver Set: 57001-1129

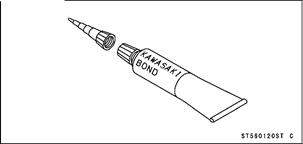

Kawasaki Bond (Silicone Sealant): 56019-120
|
|
|
|
|
