Концы шпинделей и оправок
Крепление инструментов на оправках Для металлорежущих систем Вспомогательный инструмент
Вспомогательный инструмент служит для закрепления, трансформации перемещения и настройки обрабатывающего инструмента. Включает также узлы сборного инструмента и монтажный инструмент для закрепления и регулирования при настройке. Режущий инструмент закрепляется на стандартных оправках, непосредственно на концах шпинделей станков или с использованием специального вспомогательного инструмента. Вспомогательный инструмент закрепляется, как правило, на станках с ЧПУ.
Металлорежущий инструмент (фрезы, развертки, зенкеры и т. д.) закрепляется на оправках несколькими способами. ГОСТ 9472—83 устанавливает три типа крепления инструмента на оправках (рис. 17): на цилиндрической оправке и осевой шпонке (тип 1); на цилиндрической оправке и торцовой шпонке (тип 2); на конической оправке и торцовой шпонке (тип 3).
Концы шпинделей всех типов универсальных, сверлильных, расточных и фрезерных станков, в том числе с ЧПУ, с коническими посадочными поверхностями (кроме шпинделей с цанговым креплением инструмента) изготовляются в восьми исполнениях по ГОСТ 24644—81*. Исполнения 1—3 — с конусами Морзе и метрическими конусами; исполнение 4 — с внутренним и наружным конусами с конусностью 7: 24; исполнения 5—8 — с конусностью 7: 24. Концы шпинделей для сверлильных станков также изготовляются с наружным укороченным конусом Морзе B10, B12, В18 по ГОСТ 9953—82. Концы оправок с конусами Морзе и метрическими для сверлильных и расточных станков изготовляются в трех исполнениях, для фрезерных станков — в одном исполнении. Основные размеры концов оправок конусностью 7:24 для сверлильных, расточных и фрезерных станков приведены в справочных таблицах.
Режущие и вспомогательные инструменты характеризуются общими конструктивными элементами в виде наружных и внутренних конусов, центровых отверстий, квадратов, лысок и др. Все эти элементы стандартизованы.

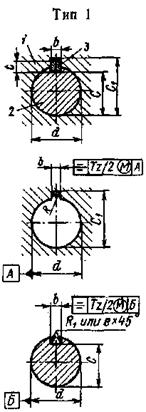

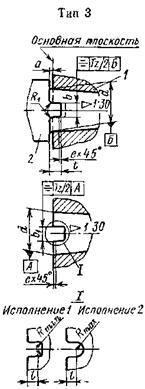

Рис. 17. Типы крепления инструмента на оправках
