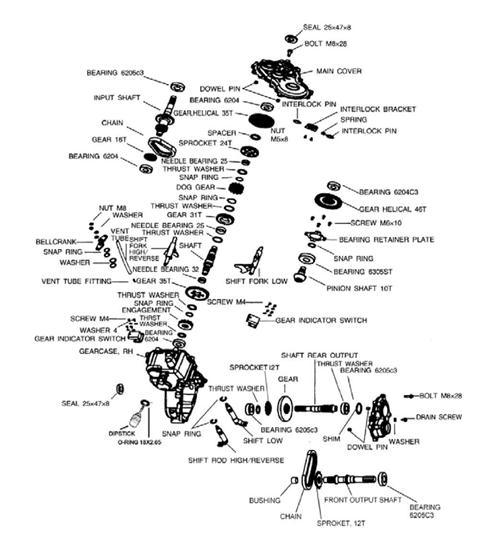

ИЗОБРАЖЕНИЕ СИСТЕМЫ ТРАНСМИССИИ В РАЗОБРАННОМ ВИДЕ (4X4)

tlch

ГЛАВА 7 ТОРМОЗА

7.5 ПРОЦЕДУРА ЗАМЕНЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ/ВЫПУСКА ВОЗДУХА

7.6 СНЯТИЕ/ ОСМОТР /УСТАНОВКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

7.7 СНЯТИЕ / ОСМОТР / УСТАНОВКА ПЕРЕДНИХ КОЛОДОК

7.8 СНЯТИЕ / ОСМОТР / УСТАНОВКА ПЕРЕДНЕГО ДИСКА

7.9 СНЯТИЕ / ОСМОТР / УСТАНОВКА ПЕРЕДНЕГО СУППОРТА

7.10 СНЯТИЕ / ОСМОТР / УСТАНОВКА ЗАДНИХ ТОРМОЗНЫХ КОЛОДОК

7.11 СНЯТИЕ / ОСМОТР / УСТАНОВКА ЗАДНЕГО СУППОРТА

7.12 СНЯТИЕ / ОСМОТР / УСТАНОВКА ЗАДНЕГО ТОРМОЗНОГО ДИСКА

Тормозной суппорт переднего тормоза
Характеристика	Стандарт	Допустимое значение
Материал тормозных колодок Толщина	0,157"/4мм	0,04"/1мм
Толщина тормозного диска	0,150-0,164/3.810-4,166мм	0.140″/3,556 мм
Толщина тормозного диска. Разница в показаниях.	-	0.002" /0.051 мм
Биение тормозного диска	-	0.005 "/0.127 мм
Задний тормозной суппорт
Характеристика	Стандарт	Допустимое значение
Материал тормозных колодок Толщина	0,236"/6мм	0,04"/1мм
Толщина тормозного диска	0.177-0.187″/4.496-4.750 мм	0.167″/4.242 мм
Толщина тормозного диска. Разница в показаниях.	-	0.002″/ 0.051 мм
Биение тормозного диска	-	0.005″/ 0.127 мм

Характеристика	Крутящий момент (футо-фунты, если не указано другое*)	Момент затяжки (Нм)
Болты крепления переднего тормозного суппорта	18,0
Болты крепления заднего тормозного суппорта	18,0
Болт крепления главного цилиндра	*55 дюйм-фунтов	6,0
Болт крепления крышки главного цилиндра	*5 дюйм-фунтов	0,6
Банджо-болт тормозного шланга ручного тормоза	15,0
Передний тормозной диск	18,0
Гайки переднего колеса	15,0
