Порядок выполнения работы. 1. Найти по ГОСТ 25347-82 или ГОСТ 25346-82 предельные отклонения (ES, EI, es, ei), соответствующие заданным буквенным обозначениям полей допусков и

1. Найти по ГОСТ 25347-82 или ГОСТ 25346-82 предельные отклонения (ES, EI, es, ei), соответствующие заданным буквенным обозначениям полей допусков и номинальным размерам сопрягаемых деталей (по варианту задания). Определить типы трех заданных посадок (с натягом, с зазором, переходная) и систему (система отверстия - СА или система вала - СВ), в которой образована каждая посадка. Вычислить по формулам предельные размеры D_max, D_min, d_max, d_min; допуски на размеры T_D и T_d; предельные и средний зазоры S_max, S_min, S_m (натяги N_max, N_min, N_m), а также допуски посадок (T_S, T_N, T_S,N).

2. Выполнить в масштабе схемы расположения полей допусков трёх посадок, как показано, например, на рис. 8. На схемах нанести нулевую линию, номинальный размер в миллиметрах, предельные отклонения в микрометрах и буквенные обозначения полей допусков.

3. Выполнить эскизы соединений с обозначением посадок. Выполнить эскизы сопрягаемых деталей с обозначением размеров, полей допусков и предельных отклонений.

Пример. Вычислить предельные размеры, допуски, зазоры и натяги в соединении D=40мм, посадка H7/f7. Предельные отклонения взяты по ГОСТ 25346—89.

Посадка Æ40 H7/f7 с зазором в системе отверстия.

Расчеты размеров, допусков и зазоров:

Отверстие:

EI = 0; ES = +25 мкм; D_min=D+EI = 40 мм; D_max=D+ES= 40,000 + 0,025 = 40,025 мм; T_D =D_mах - D_min = 40,025 - 40,000 = 0,025 мм.

Вал:

ei = -50 мкм; es = -25 мкм; d_min =D+ei=40,000 - 0,050=39,950 мм; d_max =D+es=40,000 - 0,025=39,975 мм; T_d =d_тах - d_min = 39,975 - 39,950 = 0,025 мм;

Соединение:

S_max = D_mах — d_min = 40,025 - 39,950 = 0,075мм; S_min = D_min — d_max = 40,000 - 39,975 = 0,025 мм; S_m=(S_max+ S_min)/2=(0,075+0,025)/2=0,050мм; T_S = S_mах — S_min = 0,075 - 0,025 = 0,050 мм.

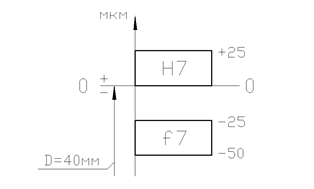

Рис. 8. Схема полей допусков посадки 40 H7/f7

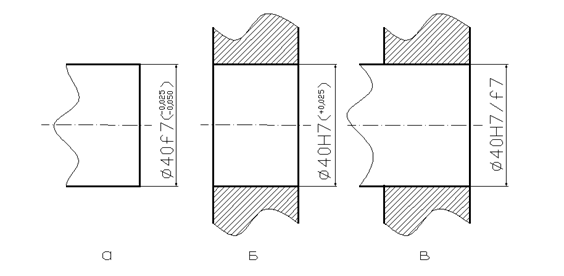

Рис. 9. Эскизы вала (а), отверстия (б) и соединения (в)

Содержание отчёта

1. Цель работы.

2. Конспект теоретической части.

3. Исходные данные и расчёт предельных размеров, допусков, предельных зазоров и натягов для заданных посадок.

4. Схемы полей допусков посадок.

5. Эскизы деталей и соединений с обозначениями полей допусков и посадок.

6. Выводы по работе.

Контрольные вопросы

1. Предельные размеры, предельные отклонения.
2. Наибольший, наименьший и средний зазоры (натяги).
3. Образование посадок в системах отверстия и вала.
4. Основные элементы схемы полей допусков.
5. Обозначение полей допусков и посадок на чертежах.
