Теоретическая часть. Знакомство с основными средствами контроля шероховатости поверхности изделий
Теоретическая часть ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ МАШИН СРЕДСТВА КОНТРОЛЯ ШЕРОХОВАТОСТИ ОБРАБОТАННЫХ Цель работы Знакомство с основными средствами контроля шероховатости поверхности изделий. Работа включает 3 задания. Задание 1 Контроль шероховатости поверхности путем сравнения с образцом. Знакомство с образцами (эталонами) шероховатости поверхности Согласно ГОСТ 2789-73 шероховатость поверхности изделий независимо от материала и способа изготовления (получения поверхности) можно оценивать количественно одним или несколькими параметрами: средним арифметическим отклонением профиля Ra; высотой неровностей профиля по десяти точкам RZ; наибольшей высотой поверхностей профиля Rmax; средним шагом неровностей Sm; средним шагом местных выступов профиля S; относительной опорной длиной профиля tp. Простейшим способом контроля шероховатости поверхности является визуальное сравнение обработанной поверхности детали с образцовой деталью или образцами шероховатости. Образцы выпускаются в виде наборов для сталей и для чугуна, причем комплекты отличаются по виду обработки и по форме обработанных поверхностей. Сопоставление поверхности детали с рабочими образцами, которое производится на глаз, с помощью лупы или специального микроскопа сравнения, не дает числовой оценки шероховатости и может быть рекомендовано только для поверхностей с параметром Rа не менее 1 мкм. Порядок выполнения задания По заданию преподавателя выполнить эскиз детали с обозначением шероховатости её поверхностей в соответствии с ГОСТ 2.309 - 73. Ознакомиться с образцами шероховатости. Определить Rа заданных поверхностей деталей методом визуального сравнения их с образцами шероховатости. Дать заключение о годности детали. Задание 2 Измерение с помощью профилометра “Surftest211” шероховатости поверхности детали Действие профилометра “Surftest211” основано на принципе ощупывания исследуемой поверхности алмазной иглой и преобразования колебаний иглы в изменения напряжения индуктивным методом, т.е. механические колебания иглы датчика превращаются в электрические, усиливаются и передаются на записывающее устройство или показывающий прибор. Прибор предназначен для контроля параметров Rа, RZ и Rmax. Комплект прибора включает следующие составные части (рис. 10): дисплей 1; датчик в сборе с приводом 2; соединительный кабель 3; футляр 4; адаптер переменного тока 5; образец для настройки 6; подставку 7; отвертку 8. Метрологические характеристики профилометра “Surftest211”
Порядок выполнения задания 1.Пользуясь прилагаемой отверткой, переместить переключатель батареи 1 (рис. 11) в положение “ON”. Прибор оснащен устройством "автоматический сон", которое автоматически отключает питание, когда прибор не работает. Когда прибор долго не используется, переместите переключатель батареи в положение “OFF”. Датчик в сборе с приводом присоединить к дисплею. Прибор “Surftest211” можно использовать двумя способами: 1) при помощи датчика в сборе с дисплеем; 2) при помощи датчика соединенного кабелем 3 (рис. 10) с дисплеем. 2. Настроить прибор по образцу 6 (рис. 10), поверхность которого имеет шероховатость с определенными параметрами Rа и Rmax. Числовые значения параметров указаны на образце. Установить переключатели 1, 2, 6, 3 (рис. 12) в соответствии с выбранным режимом: - переключатель 1 на один из параметров Rа, RZ, Rmax; - переключатель 2 на стандарт ISO/JIS или DIN; - переключатель 6 в положение «mm»; - переключатель 3 на значение требуемой базовой длины l по табл. 3. Установить датчик 2 в сборе с дисплеем 1 и образец 6 на подставку 7, как показано на рис. 10. Нажать кнопку 4 “START/STOP” (рис. 12) и начать измерение. На дисплее появится ряд перемещающихся штрихов, показывающий движение датчика во время измерения.
Рис. 10. Профилометр “Surftest211”
Таблица 3 Выбор базовой длины

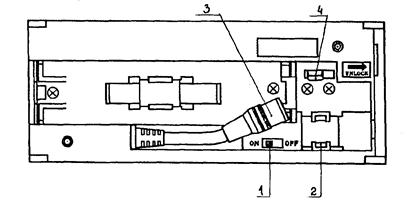

Рис. 11: 1 - переключатель батареи; 2 - фиксатор кабеля; 3 - разъем для подключения датчика; 4 - рычаг фиксатора датчика

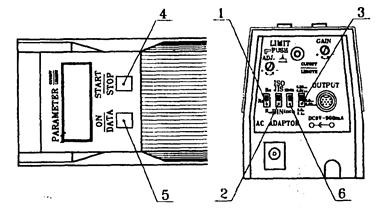

При завершении движения датчика величина измерения покажется на дисплее, а датчик возвратится в первоначальное положение и остановится. Необходимо, чтобы величина Ra на дисплее совпала с величиной Ra образца. Если наблюдается расхождение, то следует устранить его регулировочным винтом “GAIN” (рис. 12). Повторять измерения и регулирование до тех пор, пока величины на дисплее и на образце не совпадут. Если регулирование для параметра Ra сделано правильно, то прибор покажет правильные значения и для других параметров. Рис. 12
3. Для измерения параметров шероховатости какой-либо поверхности необходимо установить датчик параллельно этой поверхности так, чтобы при измерении он перемещался поперёк рисок микронеровностей. Нажать кнопку “START/STOP” и датчик переместится по измеряемой поверхности, показывая значение параметров на дисплее. Затем датчик автоматически возвратится в первоначальное положение. Когда прибор не работает более 30 с, а датчик находится в первоначальном положении, прибор для сохранения батареек входит в состояние "автосон". В этом случае: 1) нажатие кнопки “START/STOP” приведет к началу измерения, 2) нажатие кнопки “ON/DATA” вызовет прежние показания. Выполнить измерение параметров шероховатости Rа и RZ в трёх сечениях каждой поверхности детали, вычислить их средние арифметические значения и дать заключение о годности детали. Задание 3 Измерение шероховатости поверхности детали при помощи профилометра-профилографа Surftest 201
