Идентификация платформы NI cRIO-9012 в MAX

Программное приложение Measurement & Automation Explorer (MAX) показывает аппаратуру и программное обеспечение National Instruments, установленные на данном компьютере.

Для конфигурирования платформы NI cRIO-9012 необходимо запустить MAX посредством двойного щелчка мышью по иконке Measurement & Automation на рабочем столе Windows. После чего откройте Remote Systems. Откроется окно (рис.4):

Рис. 4 Окно МАХ

Через некоторое время должен открыться список контроллеров cRIO, присутствующих в данной подсети. Откройте ветку, соответствующую имени котроллера cRIO:

После этого щелкните правой кнопкой мыши по Software и нажмите Add/Remove Software.

Рис. 5 Окно списка контроллеров

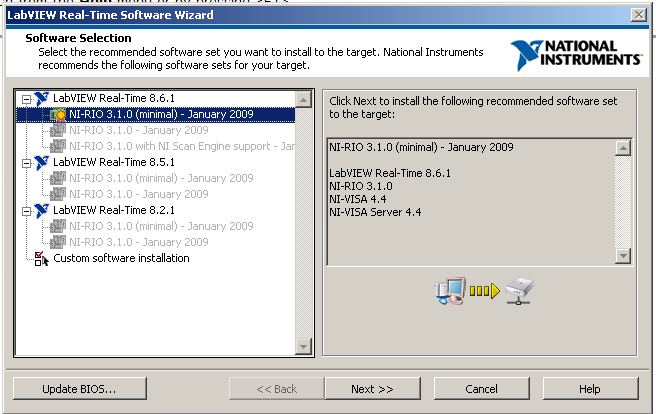

Выберите NI-RIO 3.1.0 (minimal) – January 2009 и нажмите Next, откроется окно:

Рис. 6 Окно списка контроллеров

Нажмите Next, откроется окно:

Рис. 7 Окно списка контроллеров

После установки нажмите Finish.

Левой кнопкой мыши щелкните по имени cRIO контроллера, откроется окно конфигурации:

Рис. 8 Окно конфигурации

Сконфигурируйте контроллер в соответствии с рисунком.

По завершении нажмите Reboot.
