Запуск программы и проведение лабораторных работ

Параметры испытуемого двигателя

Параметры двигателей, использованных на стенде, приведены в таблице ниже. Данные из таблицы будут использоваться при проведении лабораторных работ.

Марка двигателя	Номинальная мощность Рн[Вт]	Номинальный ток Iн[А]	Номинальный момент Mн [Н*м]	Номинальная скорость ωн[рад/с]	Индуктивность якоря Lя [Гн]
HS3SN-22240	3.84	0.11	0.01588		0.0065

Перед началом лабораторных работ убедитесь, что все переключатели на плате переведены в левое положение, а все ручки потенциометров переведены влево до упора.

Запустите программу по проведению лабораторных работ по микроприводудвойным щелчком по ярлыкуMicrodrivesна рабочем столе или черезстартовое менюWindows:Пуск ->Программы ->Microdrives->Microdrives

При запуске программы на экран монитора выводится лицевая панель с элементами меню Регистрация, Самоконтроль, и Выход (см.Рис. 8.6‑1).

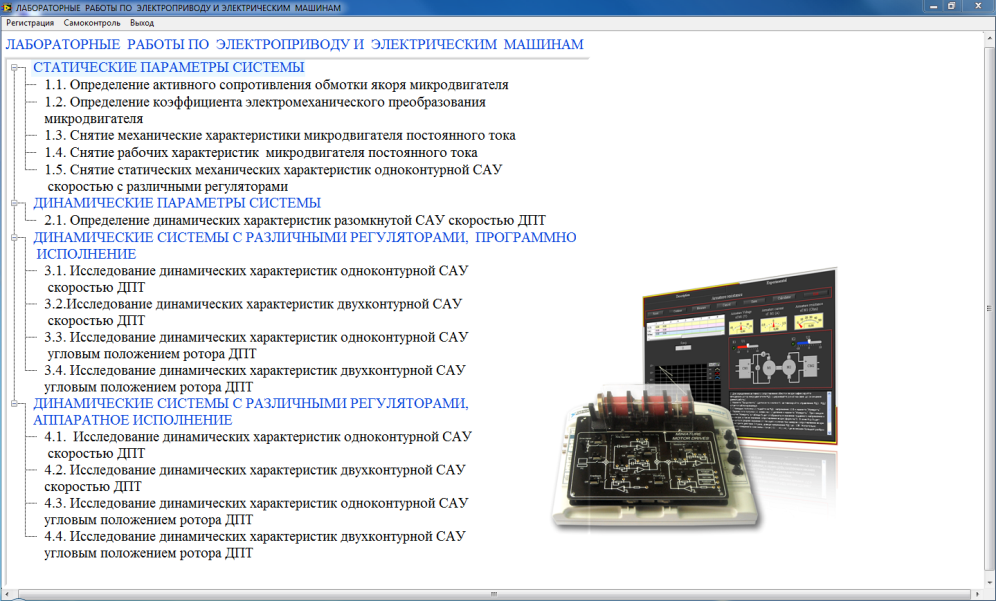

Рис. 8.6‑1Начальное меню программы

Перед тем, как начать выполнение лабораторных работ студент может зарегистрироваться (выбрать в меню элемент Регистрация). В этом случае после проведения лабораторной работы результаты могут быть сохранены вместе с регистрационными данными студента.

При выборе этого пункта меню откроется окно регистрации:

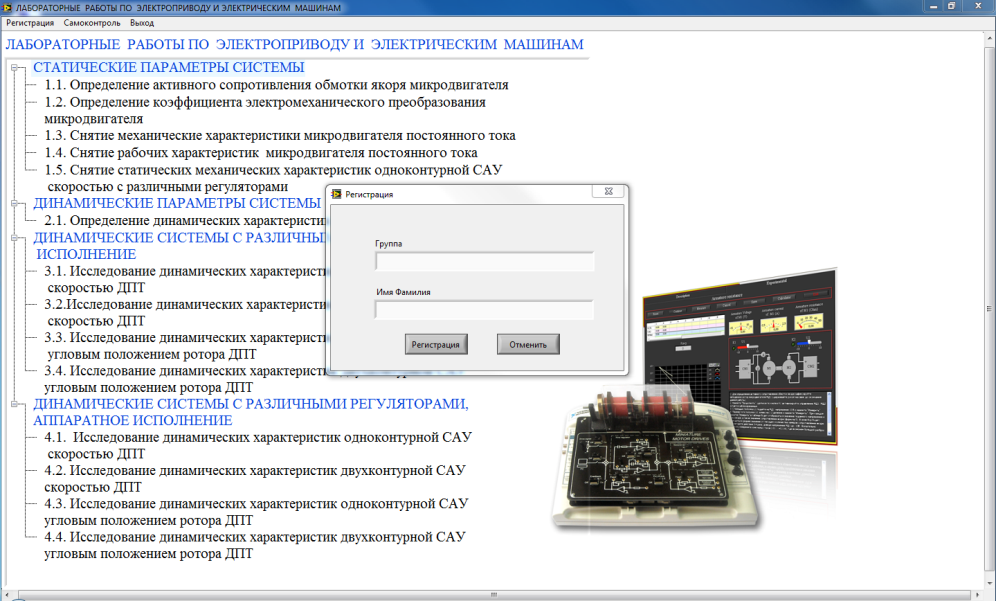

Рис. 8.6‑2 Окно регистрации

Введите регистрационные данные в соответствующие поля (Рис. 8.6‑2) и нажмите кнопку Регистрация. Недопустимо использовать в полях тексты в юникоде, а также символы ‘?’, ‘/’, ‘\’, ‘|’, ‘*’, ‘&’, ‘<’, ‘>’, ‘+’, ‘=’, ‘:’, ‘ ” ’.

В случае появления сообщения об ошибке нажмите кнопку ОК, после чего исправьте ошибку и продолжьте работу.

В случае, если питание платформы NI ELVIS II или платы не было включено, программа выведет сообщение ошибки:

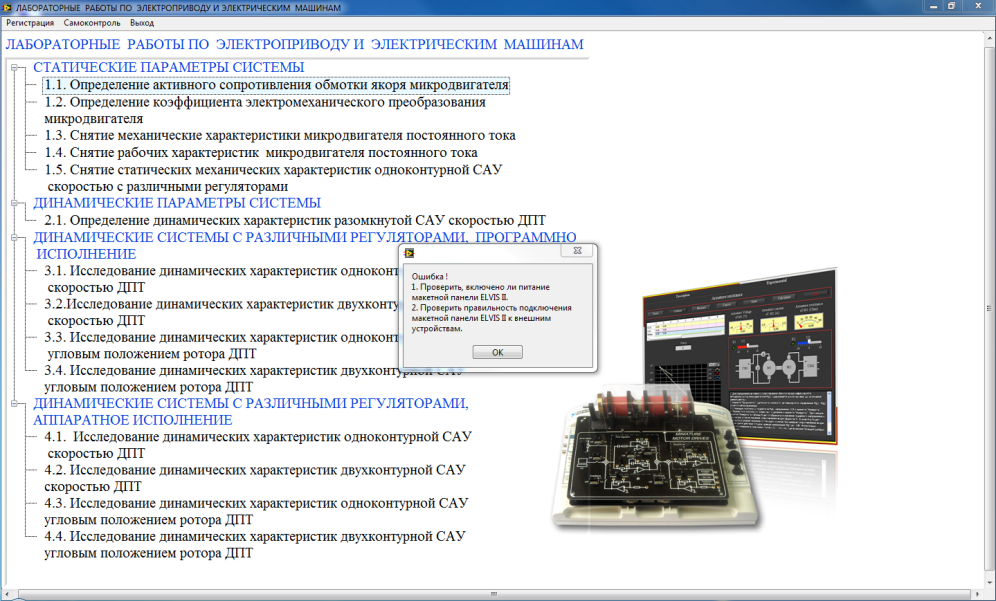

Рис. 8.6‑3 Сообщение ошибки при отсутствии питания

Проверьте состояние выключателя платформы NI ELVIS II, расположенного на торце устройства, в задней его части (см.Рис. 8.3‑1), и питания платы (см.Рис. 8.3‑2), затем нажмите OK для того, чтобы убрать сообщение ошибки.

На главной лицевой панели(Рис. 8.6‑1) приведены названия лабораторных работ, которые могут быть проведены при помощи стенда. Для запуска выбранной работы необходимо дважды щелкнуть левой кнопкой мыши по соответствующей строке, в результате чего откроется лицевая панель выбранной лабораторной работы.
