Подвижной состав. Локомотивы

Практическая работа № 6

Классификация локомотивов.

Локомотив представляет собой силовое тяговое средство, относящееся к подвижному составу и предназначенное для передвижения по рельсовым путям железных дорог поездов.

В зависимости от вида первичного источника энергии локомотивы делятся на тепловые и электрические.

К тепловым локомотивам относятся: паровозы, тепловозы, газотурбовозы, мотовозы, имеющие собственные силовые установки для выработки энергии и поэтому являющиеся автономными.

Паровоз в качестве силовой установки имеет паровой котел и паровую машину, сообщающую движение колесным парам (рис. 6.1, а).

Тепловоз источником энергии имеет двигатель внутреннего сгорания (дизель), который через специальную передачу (электрическая, гидравлическая или механическая) сообщает движение колесным парам (рис. 6.1, б).

Газотурбовоз источником энергии имеет газовую турбину, сообщающую движение колесным парам через соответствующую передачу (рис. 6.1, в).

Мотовоз — локомотив малой мощности, в качестве источника энергии имеющий двигатель внутреннего сгорания — карбюраторный или дизельный.

К электрическим локомотивам относятся электровозы.

Электровоз своего источника энергии не имеет: он получает электрическую энергию через контактную сеть от стационарных источников — электростанций и преобразует ее в механическую работу с помощью тяговых электродвигателей (рис. 6.1, г). Электровозы являются неавтономными локомотивами.

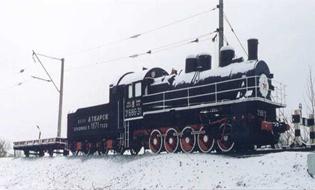

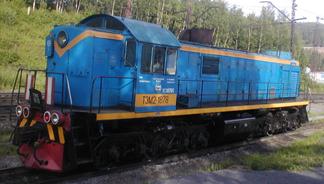

а) Паровоз	б)Тепловоз ТЭМ2
в) Газотурбовоз Г1-01	г) Электровоз ВЛ80
Рис. 6.1. Тяговый подвижной состав

Функции локомотивов выполняют также моторные вагоны, входящие в состав электропоезов, дизель-поездов, и автомотрисы.

Электропоезда получают электрическую энергию, как и электровозы, от контактной сети, а дизель-поезда и автомотрисы имеют собственную энергетическую установку — дизель.

По роду работы все локомотивы, эксплуатирующиеся на железных дорогах общего пользования, делят на магистральные, которые служат для вождения поездов, и маневровые, используемые для маневровой работы на станциях.

Магистральные локомотивы, в свою очередь, подразделяются на грузовые, пассажирские и грузопассажирские. Различие между ними состоит в том, что грузовые локомотивы должны развивать большую силу тяги, позволяющую водить поезда большой массы, а от пассажирских требуется высокая скорость движения поездов.

По роду тяги локомотивы классифицируют на автономные и неавтономные

Автономные – т.е механическая энергия для движения поезда вырабатывается в результате сгорания топлива на самом локомотиве. К ним относятся тепловозы, паровозы, газотурбовозы, мотовозы.

Неавтономные - т.е первичная (электрическая) энергия поступает на локомотив от внешних источников. На самом локомотиве осуществляется лишь преобразование электрической энергии в механическую энергию движения поезда. К ним относятся электровозы.

По количеству секций локомотивы могут быть односекционные и многосекционные. Если число колесных пар не превышает шести, локомотив обычно выполняют с одним кузовом – такой локомотив односекционный. При большем числе колесных пар кузов локомотива оказывается слишком длинным и тяжелым, что сильно усложняет его конструкцию и затрудняет прохождение кривых – поэтому локомотивы обычно выполняют с двумя или тремя самостоятельными кузовами (секциями), соединенными между собой автосцепками.

Расположение колесных пар в экипаже, род привода от тяговых электродвигателей к колесным парам и способ передачи тягового усилия принято выражать осевой характеристикой, в которой цифрами показывается число колесных пар. В осевой характеристике знак «-» означает, что обе тележки не сочлененные – т.е. не связаны шарнирно и тяговое усилие от движущих колесных пар к автосцепке локомотива передается через рамы тележки. Знак «+» указывает, что тележки сочлененные – т.е. соединены между собой и сила тяги передается через раму кузова. 0-индекс, который обозначает, что движущие колесные пары имеют индивидуальный привод.

Например: электровоз ВЛ80^к имеет осевую характеристику 2(2₀-2₀), обозначающую, что локомотив восьмиосный состоит из двух секций, тележки в секции не сочленены, имеют индивидуальный привод и тяговое усилие от движущих колесных пар к автосцепке локомотива передается через рамы тележки.

Локомотивам принято присваивать различные обозначения в виде букв или комбинаций букв и цифр – называемые серией. Цифры позволяют судить о числе осей и роде тока, а в некоторых случаях и о нагрузке колесной пары на рельсы.

Устройство электровозов.

Электровозы имеют сложное механическое и электрическое оборудование.

К механическому оборудованию электровозов постоянного и переменного тока относятся: кузов, тележки с колесными парами и буксами, зубчатые передачи, рессорное подвешивание, ударно-тяговые и тормозные устройства и пескоподача.

Кузов электровоза предназначен для размещения электрического оборудования, вспомогательных машин и компрессора. По концам кузова односекционного электровоза расположены кабины управления. В двухсекционных электровозах имеется одна кабина в каждой секции.

Тележки электровозов (литые или сварные) соединяются с рамой кузова с помощью пятника и шкворня. Рамы тележек через рессоры и буксы с подшипниками связаны с колесными парами. На оси колесной пары (рис. 6.2, а) имеются зубчатые колеса, которыми она соединена с валом тягового двигателя.

а) Колесная пара: 1 – корпус буксы; 2 – бандаж; 3 – зубчатое колесо; 4 – ось; 5 – колесный центр	б) Токоприемник электровоза постоянного тока: 1 – полозы; 2 – пневматический цилиндр; 3 – изолятор; 4 – основание; 5 – поднимающаяся пружина; 6 – опускающая пружина.
Рис. 6.2. Оборудование электровозов

К электрическому оборудованию электровозов постоянного тока относятся токоприемники (рис. 6.2, б), тяговые электродвигатели, вспомогательные машины, аппараты управления, предназначенные для пуска тяговых двигателей, изменения скорости и направления движения электровоза, электрического торможения, защиты оборудования от перегрузок, перенапряжений и токов короткого замыкания.
