Практическая работа № 9

Раздельные пункты.

Для организации безопасного движения поездов и обеспечения необходимой пропускной способности железнодорожные линии делятся раздельными пунктами на перегоны.

К раздельным пунктам относятся:

станции - раздельные пункты, имеющие путевое развитие и позволяющие производить операции по приему, отправлению, скрещению и обгону поездов, а также операции по приему и выдаче грузов и обслуживание пассажиров, а при развитых путевых устройствах — маневровую работу по расформированию и формированию поездов и технические операции с вагонами, локомотивами и поездами;

разъезды - раздельные пункты на однопутных линиях, имеющие путевое развитие, предназначенные для скрещения и обгона поездов (рис. 9.1);

Рис. 9.1 Разъезд

обгонные пункты - раздельные пункты на двухпутных линиях, имеющие путевое развитие, которое допускает обгон поездов и в необходимых случаях перевод поезда с одного главного пути на другой, т.е. отправление поезда по неправильному пути (рис. 9.2);

Рис. 9.2 Обгонный пункт

путевые посты - это раздельные пункты без путевого развития, предназначенные для регулирования движения поездов (блок посты при полуавтоматической блокировке, посты примыкания на однопутном перегоне);

проходные светофоры - раздельные пункты на участках, оборудованных автоблокировкой, каждый из которых на таком участке является границей перегона и в зависимости от сигнального показания разрешает поезду проследовать с одного блок-участка на другой.

Пассажирским остановочным пунктом называется пункт на перегоне, не имеющий путевого развития, предназначенный исключительно для посадки и высадки пассажиров (раздельным пунктом не является).

Наиболее распространенными и значительными раздельными пунктами являются станции. Являясь составной частью железнодорожного транспорта, станции имеют решающее значение в его работе. На них размещаются основные устройства, обеспечивающие пропускную и провозную способность железнодорожных линий: это сортировочные устройства, станционные сооружения и устройства путевого развития, вокзалы, грузовые районы, посты централизации и другие, локомотивные и вагонные депо, пункты технического осмотра и ремонта вагонов и локомотивов, устройства автоматики, телемеханики и связи, дистанций пути, энергоснабжения и контактной сети и т.д.

В зависимости от объемов пассажирских, грузовых и технических операций и сложности выполнения работы станции делятся на внеклассные, I, II, III, IV и V классов. Классность станций устанавливается на основе оценки показателей достигнутого уровня объема работы в условных единицах — сумме баллов.

В связи с выполнением перечисленных операций, железнодорожные станции классифицируются на: разъезды, обгонные пункты, промежуточные, участковые, сортировочные, пассажирские, технические пассажирские станции, грузовые станции общего пользования, грузовые станции не общего пользования (перегрузочные станции, портовые станции), железнодорожные станции в крупных узлах.

Станции, к которым примыкает не менее трех магистральных направлений, называются узловыми.

Основное назначение участковых станций - обработка транзитных грузовых и пассажирских поездов, заключающихся в смене локомотивов или их осмотре и экипировке без отцепки от поездов, в смене локомотивных бригад, техническом осмотре и безотцепочном ремонте вагонов, коммерческом осмотре поездов для проверки правильности погрузки и крепления грузов и их сохранности. Кроме обработки транзитных поездов, участковые станции принимают, расформировывают, формируют и отправляют участковые, сборные, вывозные, передаточные, а в необходимых случаях и другие поезда (рис. 9.3).

Рис. 9.3. Участковая станция поперечного типа (ПЗ – пассажирское здание; ПО-1 – приемоотправочный парк для нечетных поездов; ПО-2 – приемоотправочный парк для четных поездов; С – сортировочный парк; ГД – грузовой двор; ЛХ – локомотивное хозяйство)

Сортировочными являются станции, предназначенные для массового расформирования и формирования грузовых поездов. Здесь перерабатывают транзитные и местные вагонопотоки со сходящихся направлений и формируют поезда, идущие на большие расстояния. Устраиваются в районах массовой погрузки или выгрузки грузов, на подходах к крупным промышленным центрам, в узловых пунктах ж.д. Для выполнения сортировочной работы на этих станциях сооружают сортировочные парки, горки, вытяжные пути.

Пассажирские станции сооружают в крупных городах, промышленных центрах и курортных районах. Они выполняют работу по обслуживанию пассажиров, подготовку подвижного состава к перевозкам и организуют движение пассажирских поездов. В зависимости от основного назначения различают три вида пассажирских станций: обслуживающее дальнее, местное и пригородное движение; головные, обслуживающие только пригородное движение; зонные на пригородных участках, включая пересадочные станции в пунктах слияния или пересечения с линиями метрополитена.

Грузовые станции предназначены для массовой погрузки и выгрузки. Эти станции устраивают в крупных промышленных и населенных пунктах. В зависимости от назначения и характера выполняемой работы грузовые станции подразделяют на неспециализированные (общего пользования), служащие для погрузки и выгрузки всех видов грузов, а специализированные - для отдельных видов грузов.

Промежуточные станции предназначены для приема, отправления и пропуска поездов, приема и выдачи грузов, багажа и грузобагажа, обслуживания пассажиров. На промежуточных станциях, кроме того, осуществляется обслуживание подъездных путей, формирование отправительских маршрутов с мест погрузки, оборот пригородных составов. Промежуточные станции, на которых концентрируется грузовая работа железнодорожного участка, называются опорными.

Каждый раздельный пункт имеет четко установленные границы, отделяющие его от прилегающих перегонов. Границами раздельных пунктов являются:

·на однопутных участках — входные светофоры (рис. 9.4, а);

·на двухпутных участках по каждому в отдельности главному пути - с одной стороны - входной светофор, а с другой стороны – сигнальный знак «Граница станции», устанавливаемый на расстоянии не менее 50 м от предельного столбика или стыков рамных рельсов (рис. 9.4, б).

На двухпутных участках, оборудованных двухсторонней автоблокировкой, границей станции по каждому в отдельности главному пути являются входные светофоры (рис. 9.4, в).

Рис. 9.4. Границы раздельных пунктов

На железнодорожных станциях пути подразделяются на: главные на перегонах; станционные, в том числе главные пути на станциях; специального назначения.

К главным относятся пути перегона. Их непосредственное продолжение в пределах станции носит название главных станционных путей.

К станционным относятся приемо-отправочные, сортировочные, погрузочно-разгрузочные, вытяжные, горочные, деповские, соединительные пути.

К путям специального назначения относятся: пути стоянки восстановительных и пожарных поездов;

предохранительные тупики - это тупиковые пути, предназначенные для предупреждения выхода подвижного состава на маршруты следования поездов;

улавливающие тупики - это тупиковые пути, предназначенные для остановки потерявшего управление поезда или части поезда при движении по затяжному спуску;

железнодорожные подъездные пути на станциях и перегонах.

Все станционные пути имеют свою нумерацию. Главные пути нумеруются римскими цифрами: по нечетному направлению нечетными, по четному направлению – четными, все остальные пути нумеруются арабскими цифрами (рис. 9.5).

Нечетным направлением движения поездов считается движение с Севера на Юг и с Востока на Запад, а движение поездов в обратном направлении - четным.

Пути, предназначенные для выполнения одних и тех же операций, объединяют в отдельные группы, называемые парками.

Зону в которой уложены стрелочные переводы, соединяющие пути и парки между собой, называют стрелочной горловиной станции.

Рис. 9.5. Схема раздельного пункта: I, II – главные станционные пути; 3 – 9, 11 – приемоотправочные пути; 10 – вытяжной путь; 13 – улавливающий тупик

У каждого станционного пути различают полную и полезную длину.

Полная длина представляет собой расстояние между стыками рамных рельсов стрелочных переводов, ограничивающих данный сквозной путь.

У тупикового пути ее измеряют от переднего стыка стрелочного перевода, ведущего на этот путь, до упора.

Полезной длиной станционного пути считается та часть его длины, на которой можно установить подвижной состав, не нарушая безопасности движения по соседним путям (рис. 9.6).

Рис. 9.6. Полная и полезная длина сквозного (а) и тупикового (б) путей

На железнодорожных станциях, разъездах и обгонных пунктах важным элементом являются устройства, которые служат для перевода подвижного состава с одного пути на другой и носят название соединения путей. Наиболее распространенным видом соединения путей являются стрелочные переводы. Они позволяют переводить с одного пути на другой вагоны, локомотивы и поезда. Стрелочные переводы объединяются в посты, которые в зависимости от их перевода подразделяются на стрелочные посты (нецентрализованные) и посты централизации.

Стрелочные посты объединяют стрелки, остряки которых переводит вручную дежурный стрелочного поста при помощи переводного механизма непосредственно у стрелки.

Посты централизации объединяют стрелки, которые переводятся специальными устройствами (электроприводами) с одного центрального пункта.

Стрелочные переводы нумеруются:

·со стороны нечетного направления - нечетными арабскими цифрами;

·со стороны четного направления - четными арабскими цифрами.

Не допускается одинаковая нумерация стрелок на одной станции, а для крупных станций для каждого парка устанавливается своя нумерация. Номера стрелок указываются в техническо-распорядительном акте станции (ТРА) и выписках из него.

Техническо-распорядительный акт (ТРА) станции устанавливает порядок использования технических средств станции, обеспечивающий безопасный и бесперебойный прием, отправление и проследование поездов по ее путям, а также безопасность внутристанционной маневровой работы.

Техническо-распорядительный акт состоит из трех разделов.

В первом разделе «Общие сведения о станции» указываются следующие данные: тип станции и ее классность, прилегающие к станции перегоны и средства сигнализации и связи по движении поездов, установленные на них, примыкания к станции подъездных путей и границах между путями станции и других служб, назначение, длина и вместимость каждого станционного пути и их номера, а также номера и нормальное положение стрелочных переводов и т.д.

Во втором разделе «Прием и отправление поездов» перечисляются районы управления и круг обязанностей работников, руководящих приемом и отправлением поездов в каждом районе. Предусматривается порядок проверки свободности пути приема и убеждение дежурного по станции (посту или парку) в правильности приготовленного маршрута, а также устанавливает порядок выполнения всех операций, связанных с приемом и отправлением поездов.

В третьем разделе «Организация маневровой работы» подробно определен порядок производства маневровой работы на станции и порядок закрепления вагонов на путях станции.

Задание к практической работе № 9.

1. Начертить схему обгонного пункта;

2. Начертить схему разъезда;

3. Указать границы раздельных пунктов;

4. Показать полную и полезную длину путей;

5. Показать предельные столбики и изостыки;

6. Указать номера путей и стрелочных переводов.

Контрольные вопросы к защите:

1. Перечислить раздельные пункты;

2. Классификация станций в зависимости от назначения;

3. Классификация путей на станции;

4. Что такое полная длина путей;

5. Что такое полезная длина путей;

6. Назначение техническо-распорядительного акта станции.

Практическая работа № 10

График движения поездов. Значение графика и требования, предъявляемые к нему. Классификация. Элементы графика.

Основные понятия о графике движения поездов.

На железнодорожном транспорте движение поездов осуществляется по графику. График движения поездов выражает план всей эксплуатационной работы железных дорог и является основой организации перевозок. Объединяя и координируя работу всех подразделений железных дорог, график движения дает возможность осуществить необходимое взаимодействие между ними. График движения поездов должен обеспечивать:

· выполнение плана перевозок пассажиров и грузов;

· безопасность движения, поездов;

· наиболее эффективное использование пропускной и провозной способности участков и перерабатывающей способности станций;

· высокопроизводительное использование подвижного состава;

· соблюдение, установленной продолжительности непрерывной работы локомотивных бригад;

· возможность производства работ по текущему содержанию пути, сооружений, устройств СЦБ (сигнализации, централизации и блокировки) связи и электроснабжения.

На основе графика составляется расписание движения поездов, в котором указывается время прибытия, отправления и проследования поездов по каждому раздельному пункту.

График устанавливает: размеры движения пассажирских и грузовых поездов на каждом участке, серии локомотивов, которые их обслуживают, нормы массы и длины составов. Вычерчивают его на бумаге с сеткой из горизонтальных и вертикальных линий. Горизонтальные линии соответствуют станциям (сплошные) или остановочным пунктам (штриховые). Вертикальными линиями поле графика делится на 24 части – часы суток. Для удобства пользования вертикальные линии, соответствующие 06, 12, 18 и 24 ч., делают толще остальных (рис. 10.1).

Каждый час делится на шесть равных частей – 10 –минутных интервалов; линию соответствующую 30 мин., изображают пунктиром. Поезда обозначают на графике наклонными прямыми линиями, идущими сверху вниз (нечетные) и снизу вверх (четные). Над каждой линией в начале и конце участка проставляют номер поезда. В месте пересечения линий движения поезда с осями раздельных пунктов (в тупых углах) ставится последняя цифра времени прибытия, отправления или проследования поезда через данный раздельный пункт, указывая минуты сверх целого десятка.

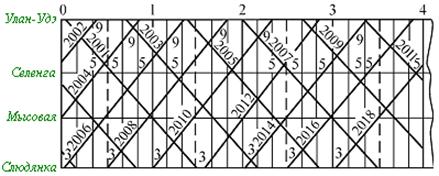

Рис. 10.1. Фрагмент графика движения поездов

Классификация графиков.

Графики движения поездов классифицируют следующим образом:

- в зависимости от скорости движения поездов они могут быть параллельные и непараллельные (нормальные). В параллельных графиках поезда каждого направления следуют с одинаковой скоростью, поэтому линии хода их параллельны между собой. В обычных условиях эксплуатации движение происходит по нормальным графикам, так как пассажирские и грузовые поезда двигаются с разными скоростями;

- по числу главных путей на перегонах графики подразделяются: на однопутные (рис. 10.2) и двухпутные (рис. 10.3). В первом случае главный путь используется для движения в обоих направлениях, и скрещение поездов может происходить только на станциях и разъездах, во втором случае – как на перегонах, так и на станциях;

Рис. 10.2. Однопутный парный параллельный график

Рис. 10.3. Двухпутный параллельный график

- по соотношению числа поездов в четном и нечетном направлениях различают графики парные, когда это число одинаковое, и непарные, когда оно различное, а также идентичные и неидентичные;

- в зависимости от расположения поездов попутного следования графики могут быть пачечные (рис. 10.4), пакетные (рис. 10.5 и частично пакетные (рис. 10.6). При пачечном графике на перегоне может одновременно находиться только один поезд. При пакетном графике поезда следуют пакетами с разграничением в них поездов временем или блок-участками при автоблокировке. В этом случае на перегоне между станциями может быть одновременно несколько попутных поездов, образующих пакет.

Рис. 10.4. Пачечный однопутный график

Рис. 10.5.Пакетный график

На однопутных линиях с двухпутными вставками или удлиненными станционными путями может быть применен график с безостановочными скрещениями поездов. В этом случае в отличие от двухпутного графика скрещение поездов на ходу может происходить только на определенных участках, имеющих два пути на достаточной протяженности, т. е. в пределах двухпутной вставки или удлиненных станционных путей.

Элементы графика. Для составления графика должны быть определены его основные элементы:

- время хода поездов различных категорий по перегонам;

- продолжительность стоянки поездов на станциях для выполнения технических, грузовых и пассажирских операций;

- станционные интервалы;

- интервалы между поездами в пакете;

- время нахождения локомотивов на станциях локомотивного депо и в пунктах оборота.

Время хода, поезда определяется тяговыми расчетами и уточняется на основании опытных поездок и достижений передовых машинистов. Это время устанавливается отдельно для каждой категории пассажирских и грузовых поездов при движении по каждому перегону в четном и нечетном направлениях. Продолжительность стоянки поездов под техническими, пассажирскими и грузовыми операциями зависит от категории поездов, типа станции и определяется технологическим процессом ее работы.

Важным элементом графика являются станционные интервалы, т. е. минимальные промежутки времени, необходимые для выполнения операций на раздельных пунктах по приему, отправлению и пропуску поездов. Станционные интервалы делятся на:

- интервал скрещения () – минимальный промежуток времени между прибытием с однопутного перегона или проследованием через раздельный пункт одного поезда до отправления на тот же перегон встречного поезда:

а) при пропуске одного из поездов; б) при остановке обоих поездов;

- интервал неодновременного прибытия () – минимальный промежуток времени между прибытием на раздельный пункт двух поездов противоположных направлении:

а) при пропуске одного из поездов; б) при остановке обоих поездов;

- интервал попутного следования () – минимальный промежуток времени между прибытием на раздельный пункт одного поезда и отправлением с предыдущего раздельного пункта следующего поезда того же направления;

- интервал неодновременного прибытия и отправления () – минимальный промежуток времени между прибытием одного поезда на раздельный пункт и отправлением с этого раздельного пункта поезда попутного направления;

- интервал неодновременного отправления и прибытия () – минимальный промежуток времени между отправлением с раздельного пункта одного поезда и прибытием на этот раздельный пункт поезда попутного направления.

Станционные интервалы зависят от средств сигнализации и связи, способа управления стрелками и сигналами, схемы раздельного пункта и профиля подхода к раздельному пункту.

Кроме станционных интервалов, различают межпоездной интервал (I) – минимальное время, с которым следуют попутные поезда по участку АБ при пакетном графике.

Для составления графика, кроме основных его элементов, должны быть известны размеры движения поездов, их масса и другие данные. Сначала прокладывают линии хода пассажирских поездов, затем ускоренных грузовых, транзитных и затем всех остальных поездов. Грузовые поезда на графике стремятся расположить равномерно в течение суток. Линии хода грузовых и пассажирских поездов чередуются. На графике движения производятся следующие условные обозначения поездов:

- скорые поезда – красным цветом с нумерацией: 1-98;

- пассажирские поезда – красным цветом с нумерацией: 101-298;

- грузовые поезда – черным цветом с нумерацией: 2001-2010;

- сборные поезда – зелёным цветом с нумерацией – 3401-3410.

Понятие о пропускной и провозной способности железных дорог.
