Вопросы для самопроверки. Методические указания

Методические указания

Тема 5. Статически неопределимые фермы

Вопросы для самопроверки

1. Укажите основные свойства статически определимых и статически неопределимых систем.

2. Какова степень статической неопределимости? Выбрать основные системы.

3. Объяснить смысл коэффициентов и свободного члена уравнения

δ₂₁x₁+δ₂₂x₂+δ₂₃x₃+Δ_2р=0

4. Записать формулы для определения момента, поперечной силы в любом сечении статически неопределимой системы.

5. Объяснить смысл деформационной проверки эпюры М.

Определение числа лишних связей фермы. Выбор основной системы. Расчет один раз статически неопределимой фермы.

Степень статической неопределимости удобно определять по формуле

Л=С_ф+С_оп-2у,

где С_ф – число стержней фермы;

С_оп - число опорных стержней;

У – число узлов, в том числе и опорных.

Необходимо не забывать, что стержни фермы работают только на продольное усилие (растяжение или сжатие).

При выборе основной системы надо стремиться к тому, чтобы возможно большее число усилий обратилось в нуль.

В том случае, когда ферма внутренне статически неопределимая, при определении главных коэффициентов следует учесть усилие в лишнем стержне равным единице.

1. Почему при расчете статически неопределимой фермы надо знать площади сечений ее стержней или их соотношения?

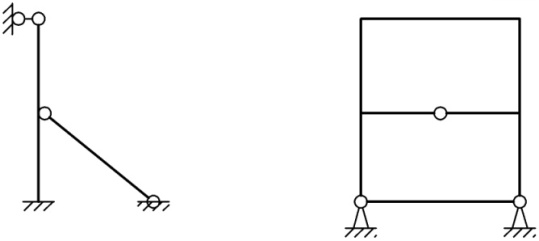

2. Определить число неизвестных в ферме и показать возможные основные системы.
