Карданный вал привода вентилятора служит для передачи крутящего момента от главного редуктора на вентилятор
|
|
|
|
Карданный вал привода вентилятора
Тормоз несущего винта предназначен для сокращения времени останова винта и стопорения трансмиссии при стоянке.

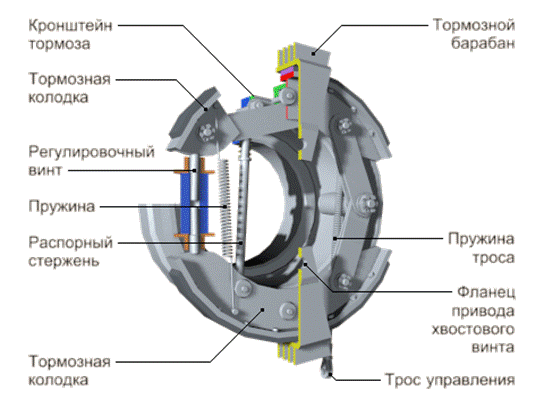

Тормоз несущего винта
Тормоз крепится к главному редуктору на шести шпильках. На корпусе закреплены две колодки, стянутые пружиной. Между колодками установлена распорная втулка. На одной из колодок закреплен рычаг, соединенный с тросовой управления.
Для регулировки зазора 0,2...0,3 мм предусмотрены два регулировочных винта. Барабан закреплен на хвостовом валу и вращается вместе с ним.
Тормоз управляется ручкой, установленной в кабине пилотов справа от левого пилота.
Карданный вал шлицевой вилкой соединяется со шлицевым наконечником вала вентилятора, другой конец вала соединен четырьмя болтами с фланцем вывода главного редуктора.
Карданный вал - труба, изготовленная из легированной стали, с двумя шарнирами на концах. Соединения карданов выполнены на игольчатых подшипниках (4 шт.).
Смазываются подшипники маслом для гипоидных передач через масленки, ввернутые в крестовины карданов.
|
|
|
|
|
