Главный редуктор ВР-14
|
|
|
|

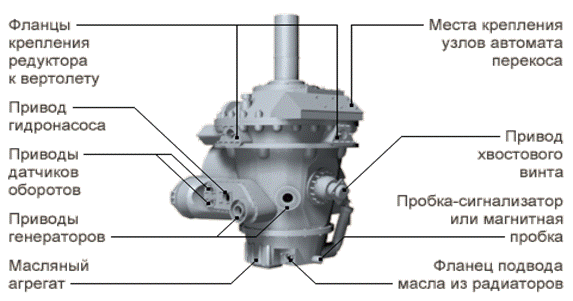

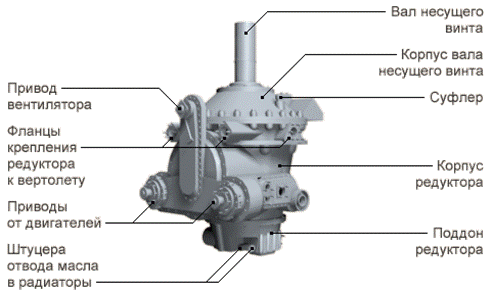

На левой и правой сторонах редуктора крепятся вспомогательные агрегаты вертолета (два генератора переменного тока, два гидронасоса НШ-39М, компрессор АК-50Т, два датчика Д-1 тахометра), в задней части корпуса редуктора расположены привод вала трансмиссии, фланец крепления тормоза несущего винта, фланец крепления узлов автомата перекоса.
Кинематическая схема главного редуктора
Передача на вал несущего винта осуществляется через три ступени редукции: первую, вторую и третью.
Суммарное передаточное отношение трех ступеней составляет 0,0128, что дает возможность получить на валу несущего винта частоту вращения 192 об/мин, если на входе в редуктор 15000 об/мин.
Передача на хвостовой винт осуществляется через первую и вторую ступени редукции (общими с передачей на несущий винт) и через дополнительную повышающую ступень из двух конических шестерен со спиральными зубьями.
Приводы редуктора к агрегатам выведены на переднюю и заднюю части, на левую и правую стороны корпуса редуктора.
|
|
|
|
|
