Система перенастройки частоты вращения несущего винта
Ручки Шаг-газ и рычаги
раздельного управления двигателями
Левая ручка «шаг-газ» смонтирована на кронштейне вместе с рычагами раздельного управления двигателями. На передней части ручки расположены четыре кнопки: кнопка растромаживания фрикциона ручки «Шаг-газ», кнопка управления фарами, переключатель Обороты. Больше-Меньше", кнопка тактического сброса груза и кнопка аварийного сброса груза, подвешенного на внешней подвеске.
Поворотная рукоятка коррекции может поворачиваться на угол 90°.
Два рычага раздельного управления двигателями установлены на передней части кронштейна ручки «Шаг-газ» и закреплены соосно на двух валах, вращающихся независимо друг от друга.
Правая ручка «Шаг—газ» в отличие от левой не имеет фрикционных устройств, рычагов раздельного управления двигателями и кнопок тактического и аварийного сброса груза с внешней подвески.
Для возможности воздействия на работу системы автоматического поддержания частоты вращения несущего винта предусмотрено управление перенастройкой частоты вращения несущего винта.

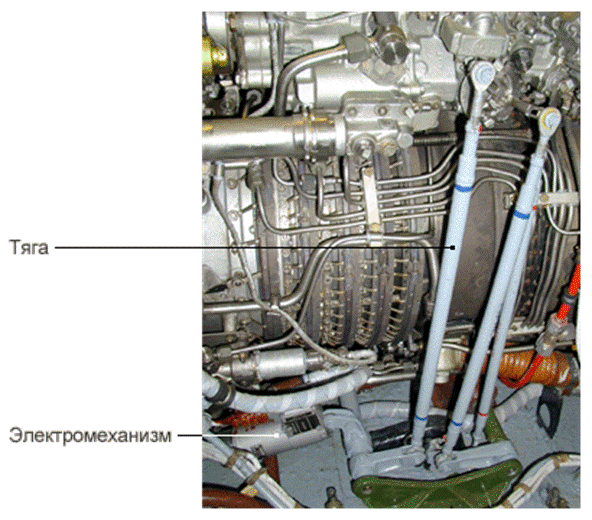

Управление включает электромеханизм МП-100М, распределительный вал и две тяги управления рычагами перенастройки на насосах НР-3ВМ. МП-100М крепится к шпангоуту №2А на потолочной панели.
Управление электромеханизмами осуществляется нажимными переключателями "ОБОРОТЫ. БОЛЬШЕ-МЕНЬШЕ", смонтированными на ручках "шаг-газ" обоих пилотов.
Диапазон перенастройки: от 89...93% до 96...99%. Перенастройка производится при шаге винта по указателю не менее 3° и при правой коррекции. Перед полетом установить частоту вращения винта 94...95%.
|
|
