Настройка приспособления У6360-2455

Для замера износа кромки лопатки обхватываются неподвижным и подвижным упорами приспособления У6360-2455. Предварительно оно настраивается по шаблону, закрепленному на штанге приспособления и выполняющему роль упора. При его настройке нулевая шкала на регулируемом лимбе должна совпадать с нулем на нониусе подвижного штока. При необходимости производится регулировка смещением регулируемого лимба. Износ измеряют не менее чем на 12 равномерно расположенных по окружности лопатках в нижней части ротора. При этом захваты и шаблон – упор на штанге приспособления должны касаться поверхности корпуса первой опоры. Фактический износ определяется по нониусу и лимбу приспособления.

Для исключения ошибок первую лопатку при осмотре или замере необходимо пометить мелом. При определении износа необходимо соблюдать осторожность при установке, измерении и съемке приспособления для исключения повреждения лопатки.

После измерения необходимо определить среднее значение износа всех 12 лопаток 1 ступени ротора компрессора и записать его в формуляр двигателя. Допустимый средний износ по 12 лопаткам составляет не более 2,0мм. Для более полной оценки износа лопаток при износе 1,9…2,0мм необходимо измерить его по всех лопаткам и подсчитать его по всем 37 лопаткам.

1.Винт, 2. Заглушка, 3. Проволока, 4. Прокладка, 5. Смотровая трубка, 6. Лопатка 7 ступени ротора,

7. Лопатка НА 7 ступени компрессора, 8. Лопатка 8 ступени компрессора, 9. Фланец, 10. Шайба.

На 7 и 8 ступени ротора компрессора по 90 лопаток.

Расконтрите и отверните винты 1 крепления заглушки 2, снимите заглушку. Введите в проточную часть компрессора через смотровое окно, смотровую трубку эндоскопа. Осмотрите в пределах доступных осмотру, лопатки на 7 ступени компрессора. Осторожно проворачивая ключом ручной прокрутки, ротор ТК, осмотрите в пределах доступных осмотру, входные кромки РЛ 7 ступени и развернув трубку на 180°, входные кромки РЛ 8 ступени компрессора.

ПРИМЕЧАНИЕ: Прикомлевые части лопаток 7 и 8 ступени при осмотре ЭЛЖ недоступны.

ВНИМАНИЕ! При проворачивании ротора смотровую трубку устанавливать в положение исключающее возможность ее повреждения.

Не допускается: Обрывы лопаток, загибы и надрывы на лопатках. В случае обнаружения износа лопаток 7 и 8 ступени компрессора, произведите замер износа лопаток 1 ступени.

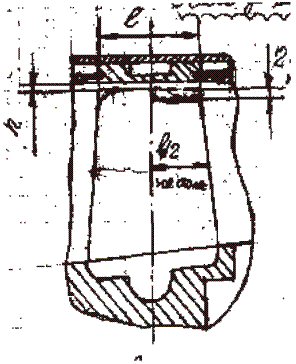

Не допустимый износ лопаток 7 и 8 ступени ротора компрессора определять как износ торцев более половины видимой ширины l лопатки (см. рисунок), или глубиной более 2 зазоров (h), между торцем изношенной части и внутренней поверхностью статора компрессора.

После выполнения работ удалить остатки старой прокладки 4 с фланца 9 и обезжирить поверхность фланца и заглушки 2 спиртом или бензином. Смазать новую прокладку силоксановой эмалью. Установить на фланец заглушку, закрепив ее винтом 1
