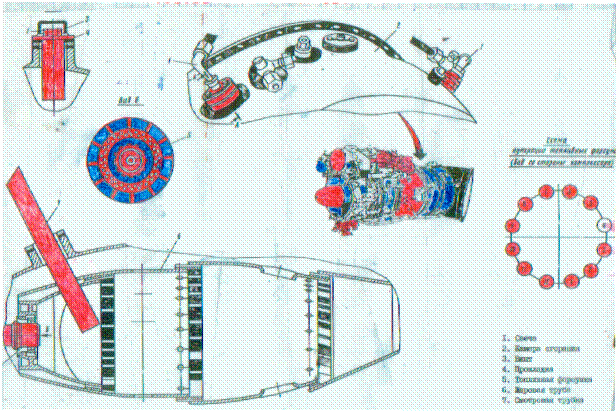

Осмотр жаровой трубы, камеры сгорания и топливных форсунок

1. Снимите, не отсоединяя проводов обе свечи.

2. Введите в полость жаровой трубы смотровые трубки поочередно через свечные отверстия и осмотрите:

2.1. Топливные форсунки №5 и 8 с торца и элементы завихрителей (лопатки и отверстия для сдува нагара)

2.2. Топливные форсунки № 4,6,7,9 частично издали, в пределах, доступных осмотру, участки жаровой трубы в пределах доступных осмотру.

Допускаются:

1.Месиные коробления стенок жаровой трубы,

2.Местные оплавления кромок и не замыкающиеся трещины на стенках жаровой трубы.

3.Налет, нагар (без перекрытия воздухоподводящих отверстий завихрителей), незначительные местные коробления и незамыкающиеся трещины на торцах топливных форсунок.

Не допускаются:

1. Сквозные прогары жаровой трубы.

2. Замыкающиеся по контуру трещины, которые могут привести к отрыву материала от стенок жаровой трубы.

3. Значительные отложения нагара на торцах топливных форсунок с перекрытием воздухоподводящих отверстий завихрителя.

4. Замыкающиеся трещины на торцах топливных форсунок.

5. Разрушение лопаток завихрителя.

Выведите смотровую трубку из жаровой трубы, установите и закрепите свечи.

Осмотр состояния ленты кожуха СА 1-ой ступени.

Производить при снятии и проверке термопар в доступных местах.

Допускаются сквозные трещины перемычек наружной обоймы первого соплового аппарата между отверстием под термопару и просечкой под лопатку.

Осмотр турбины компрессора и свободной турбины.

На рабочих лопатках всех ступеней турбины не допускаются повреждения‼

На деталях статора турбины компрессора и свободной турбины допускаются мелкие забоины размером не более 1×1мм (определять визуально) Осмотр сопловых аппаратов и рабочих лопаток 1 ступени турбины компрессора.

1. Винт,

2. Заглушка,

3. Проволока,

4. Смотровая трубка,

5. Лопатка СА,

6. Рабочая лопатка 1 ступени ротора ТК,

7. Проволока.

1. Снимите, не отсоединяя проводов одну из термопар.

2. Введите в смотровой канал смотровую трубку.

3. Осмотрите в доступных местах лопатки сопловых аппаратов. Оплавления и прогары не допускаются.

4. Медленно проворачивая ключом ручной прокрутки ротор турбокомпрессора, осмотрите рабочие лопатки первой ступени турбины.

Допускаются эрозионно – корозионные повреждения лопаток, без отрыва окисленного слоя, без изменения геометрии входных кромок

5. Выведете смотровую трубку из смотрового окна.

Осмотр сопловых аппаратов второй ступени турбины компрессора со стороны входа, сопловые аппараты и рабочие лопатки 1 ступени свободной турбины со стороны входа.

1.Винт, 2. Заглушка, 3. Проволока, 4. Прокладка, 5.Лопатки СА 2 ступени турбины компрессора, 6. Лопатки 2 ступени турбины компрессора, 7. Стойка, 8. Смотровая трубка, 9. Лопатка СА 1 ступени СТ, 10. РЛ 1 ступени СТ.

Осмотрите в пределах доступных осмотру стойку 7.

Разверните смотровую трубку на 180° и осмотрите в пределах доступных осмотру, лопатки сопловых аппаратов 1 ступени свободной турбины.

Медленно проворачивая ротор свободной турбины со стороны выхлопного патрубка или несущего винта вертолета, осмотрите рабочие лопатки первой ступени турбины со стороны входа.

Смажьте новую прокладку силоксановой эмалью и установите ее на фланец заглушки.

Установите заглушку, затяните ее винтами и законтрите.

Осмотр сопловых аппаратов и рабочих лопаток 1 ступени СТ (со стороны выхода) и 2 ступени (со стороны входа).

Расконтрите и отверните винты 2 крепления заглушки 1, снимите заглушку.

Введите в смотровой канал смотровую трубку с угловым окуляром.

Медленно проворачивая ротор свободной турбины за лопатки со стороны выхлопного патрубка или за несущий винт вертолета, осмотрите рабочие лопатки 1 ступени свободной турбины со стороны входа.

Осмотрите лопатки соплового аппарата 2 ступени свободной турбины со стороны входа, в пределах доступных осмотру.

Разверните смотровую трубку на 180°. Осмотрите лопатки соплового аппарата 2 ступени свободной турбины со стороны выхода, в пределах доступных осмотру.

Медленно проворачивая ротор свободной турбины, осмотрите рабочие лопатки второй ступени свободной турбины со стороны входа.

Смажьте новую прокладку силоксановой эмалью и установите ее на фланец заглушки.

Вставьте в отверстие заглушку 1 и закрепите ее винтом 2, законтрите проволокой.

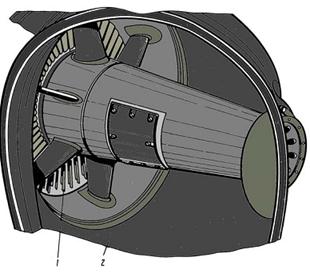

Осмотр рабочих лопаток 2 ступени свободной турбины (со стороны выхода)

Осмотр выхлопного патрубка.
