Фазовые углы

В кулачковых механизмах за один оборот кулачка чаще всего наблюдается 4 фазы движения:

1-я фаза соответствует прямому ходу или удалению толкателя от центра вращения кулачка и описывается углом удаления ;

2-я фаза соответствует выстою толкателя в самой дальней точке профиля и описывается углом дальнего стояния (дальнего выстоя) ;

3-я фаза соответствует обратному ходу или возврату толкателя к центру вращения кулачка и описывается углом возврата ;

4-я фаза соответствует выстою толкателя в ближней точке профиля и описывается углом ближнего выстоя .

В частных случаях углы и могут быть равны нулю.

Очевидно, что:

+ + + =2

Сумму углов , и называют рабочим углом и обозначают :

+ + = .

Различные типы трех- и четырехзвенных плоских кулачковых механиз­мов приведены

на рисунке 3.2.

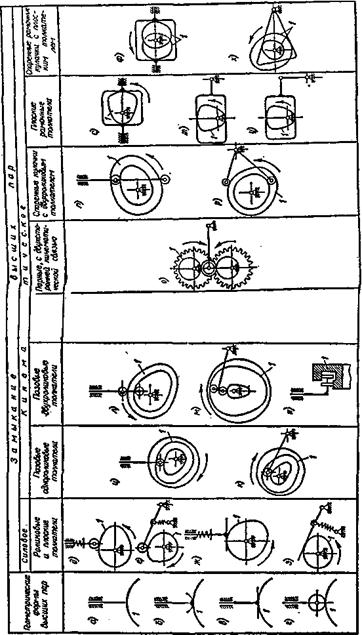

Рисунок 3.2. Семейство плоских кулачковых механизмов
