Передплужник, ґрунтопоглиблювач, кутознімач і ножі плугів
Передплужник (рис. 1.7, а) призначений для підрізування, перевертання і переміщення на дно борозни невеликої скиби товщиною 8-12 см і шириною 2/3 ширини захвату корпуса плуга. Він складається з лемеша 1, полиці 2 і стовби 3. Передплужник кріпиться до гряділя плуга хомутом 5 із тримачем 6. Передплужник можна переміщувати по гряділю вгору чи вниз, регулюючи глибину обробітку. Його переміщують і по гряділю вперед або назад, наближаючи або віддаляючи від корпуса плуга. Відстань від носка корпуса плуга до носка передплужника залежить від ширини захвату корпуса, стану і типу ґрунту тощо. Для корпуса з шириною захвату 35 см ця відстань становить 30-35 см, при ширині захвату корпуса 30 см - 25-30 см. Якщо передплужник близько розміщений біля корпуса плуга, то скиба забивається в проміжок між ними. При великій відстані між корпусом плуга і передплужником скиба впирається в стовбу переднього корпуса. Збільшення глибини ходу передплужника збільшує тяговий опір плуга. Ґрунтопоглиблювач (рис. 1.7, б) складається зі стояка 7, кронштейна 8 і розпушувальної лапи 9. На стояку є отвори, за допомогою яких він кріпиться до корпуса плуга. Встановлюють його на 6-15 см нижче лемеша корпуса. Кутознімач 12 (рис. 1.7, в) підрізує під кутом ліву частину основної скиби при надходженні її на полицю 15. Він кріпиться до стовби або полиці корпуса плуга і виконує функцію передплужника. Корпуси з куто-знімачами встановлюють на плугах загального призначення і використовують для оранки ґрунтів, засмічених камінням. Ніж плуга розрізує ґрунт у вертикальній площині. За конструкцією ножі бувають, дискові, череслові та плоскі з опорною лижою. Дискові ножі встановлюють на плугах загального призначення, а череслові та плоскі - на спеціальних плугах.
Дисковий ніж (рис. 1.8, а) складається з диска 5, вісі 2, консолі 10 і стояка 9. Диск має загострене лезо і встановлений на осі на підшипниках. Вісь закріплена на консолі, шарнірне з'єднаній зі стояком. Під час роботи консоль з диском 5 може переміщуватись відносно стояка, тобто само-встановл юватись. Стояк ножа кріпиться до кронштейна рами за допомогою накладки і хомута. Ніж можна переміщувати вгору чи вниз та вперед і назад вздовж кронштейна рами. Рис. 1.7. Передплужник (а), ґрунтопоглиблювач (б), корпус з кутознімачем (в): 1 - леміш; 2 - полиця; 3 і 11 - стовби; 4 - гряділь; 5 - хомут; 6 - тримач;7 - стояк; 8 - кронштейн; 9 - розпушувальна лапа; 10 - перо; 12 - кутознімач; 13 - долото; 14 - леміш корпуса; 15 - полиця корпуса
У верхній частині стояка є зріз для ключа. При повороті стояка змінюється площина обертання диска відносно польового зрізу корпуса плуга.
Рис. 1.8. Дисковий (а) та череслові (б і в) ножі і схеми розміщення череслових (г, д) і плоского (е) ножів: 1 - напилок; 2 — вісь; 3 - ущільнення; 4 — підшипник; 5 — диск; 6 — корпус; 7 - гайка; 8 — ковпак; 9 — стояк; 10 - консоль; 11 — хомут з накладкою; 12 -рама плуга; 13 - тримач; 14 - обух; 15 - лезо; 16 - долото; 17 — стопорний болт; 18 - розпорка; 19 — криволінійне лезо ножа; 20 - плоский ніж; 21 - лижа Дискові ножі встановлюють, як правило, перед останнім корпусом плуга (рис. 1.9). Ніж забезпечує рівну стінку і чисте дно борозни після проходу плуга. Дисковий ніж на рамі плуга розміщують над носком передплужника або виносять уперед від корпуса на відстань до 130 мм. За висотою ніж встановлюють на 2-3 см нижче леза лемеша передплужника. Причому нижня кромка маточини диска повинна знаходитись вище поверхні поля на 1-2 см. Площину диска зміщують від польового зрізу передплужника на 1-3 см. Для оранки заболочених земель і задернілих ґрунтів дискові ножі ставлять перед кожним корпусом плуга. Ножі покращують робочий процес і забезпечують постійну ширину скиби.
Чересловий ніж(рис. 1.8, б) має лезо 15, обух 14 і тримач 13. Він являє собою двогранний клин. Ножі можуть бути з прямолінійним і криволінійним лезами (рис. 1.8, б, в), їх кріплять до рами за допомогою хомута з накладкою. Ніж із прямолінійним лезом встановлюють під кутом 70-75° до горизонту. Під час роботи ніж розрізує ґрунт, кореневища і полегшує підрізування скиби ґрунту корпусом плуга. Ніж розміщують на відстані 5-10 мм від польового зрізу корпуса. Його можна переміщувати вгору чи вниз і регулювати глибину ходу. Череслові ножі застосовують для оранки задернілих і заболочених ґрунтів, засмічених камінням ґрунтів тощо.

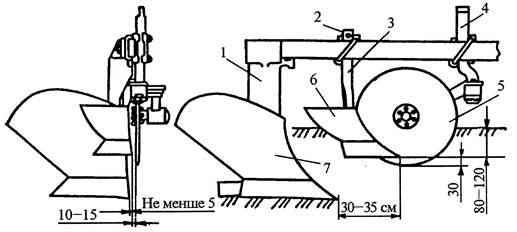

Рис. 1.9. Схема розміщення робочих органів плуга: 1 — стовба корпуса; 2 — отвори для встановлення передплужника по висоті; 3 — стовба передплужника; 4 - стояк ножа; 5 - дисковий ніж; 6 - передплужник; 7 — корпус плуга
Плоский ніж (рис. 1.8, е) з опорною лижою використовують для оранки ґрунтів, що поросли чагарниками висотою до 2-4 м. Під час роботи ножа лижі притискають чагарники, а ніж їх розрізує. Ніж має лезо в передній і задній частинах для подовження строку служби. При затупленні передньої частини його повертають на 180° і використовують знову.
