Плуги загального призначення

Плуги загального призначення, як правило, застосовують для оранки на глибину переважно до ЗО см. Вони бувають начіпні, напівначіпні і причіпні. Найбільш широко використовують начіпні і напівначіпні плуги. Основні марки плугів - ПЛН-3-35 (ПЛНШ-3-35), ПМУ-3-40, ПЛН-4-35 (ПЛНШ-4-35), ПМУ-4-40, ПЛН-5-35 (ПЛНШ-5-35), ПМУ-5-40, ПЛН-8-40 та ін. Коротка технічна характеристика основних марок плугів загального призначення наведена в табл. 1.1.

Табл. 1.1. Коротка технічна характеристика плугів загального призначення

Марка плуга	Марка трактора	Глибина оранки, см	Ширина за­хвату плуга, м	Маса плуга, кг	Продуктив­ність, га/год
ПЛН-3-35	МТЗ-80/82 ПМЗ-80/82	18-30	1,05		0,73-0,94
ПЛН-4-35	ДТ-75М Т-150	18-30	1,4		0,98-1,26
ПНУ-4-40	Т-150 Т-150К	до 35	1,6		0,9-1,3
ПЛН-5-35	Т-150К; Т-150 ВТ-100	18-30	1,75		0,98-1,26
ПМУ-4-40	ДТ-75М; Т-150	18-30	1,4-1,8		1,2-1,4
ПНЯ -4-35	Т-150 Т-150К	До 30	1,4		до 1,56
ПНЯ-4-42	Т-150К ХТЗ- 17021	25-35	1,73		1,2-1,55
ПНЛ-8-40	К-701	20-30	3,2		2,2-2,8
ПП-8-35	К-701 «Джон-Дір»	20-30	2,8		1,96-2,8
ПНУ-8-40	«Джон-Дір» К-701	18-35	2,8^,0		2,2-3,2
ПО-4-40	Т-150К, ХТЗ- 17021	до ЗО	1,4-1,8		0,98-1,8
ПОН-5-40	Т-150К;ХТЗ-17021 ХТЗ-161	18-35	1,75-2,4		1,4-1,9
ПНО-6	К-701	до 32	2,4		1,44-1,92
ПОН-7-40	К-701.К-700А	18-35	2,8		1,9-2,8
ПНО-8-40	К-701	до 35	3,2		1,68-2,28
ПН-10-35	К-701	до 35	3,5		до 4,0
ПЧ-4,5	К-701	20-45	4,5		до 3,2
ПРПВ-5-50	ХТЗ- 17021 К-701	20-45	2,5		1,6-2,25

Плуг ПЛН-3-35 використовують для оранки ґрунтів на глибину до 30 см. Агрегатують з тракторами класу 1,4.

Він складається з трьох корпусів 1 (рис. 1.10, а), трьох передплужни­ків 7, дискового ножа 4, рами 2, опорного колеса 6 з гвинтовим механіз­мом і начіпного пристрою (замка автозчіпки) 5.

На плузі можуть встановлюватись культурні, напівгвинтові, вирізні і швидкісні корпуси, а також корпуси з ґрунтопоглиблювачами.

Начіпний пристрій знаходиться у передній верхній частині рами. Він являє собою замок автоматичної зчіпки СА-1.

Передплужники 7 встановлені на кронштейнах (гряділях), приєднаних До бруса рами.

З правого боку рами на брусі встановлений причіп для борін 3. Рама плуга складається з поздовжнього бруса і кронштейнів для кріплення корпусів та начіпного пристрою.

Конструкція рами дозволяє встановлювати робочу ширину захвату 90 або 105 см. Для переобладнання плуга на іншу ширину захвату потрібно від'єднати від бруса рами робочі органи, опорне колесо і начіпний при­стрій, повернути брус на 180° (передню частину встановити назад) та при­єднати до рами всі зняті складальні одиниці.

Глибину оранки регулюють гвинтовим механізмом опорного колеса 6. Поздовжній перекіс рами плуга усувають центральною тягою начіпного механізму трактора, а поперечний - розкосами цього механізму.

Плуг начіпний ПЛН-4-35 проводить оранку ґрунтів з питомим опором 0,09 МПа під зернові і технічні культури на глибину до ЗО см.

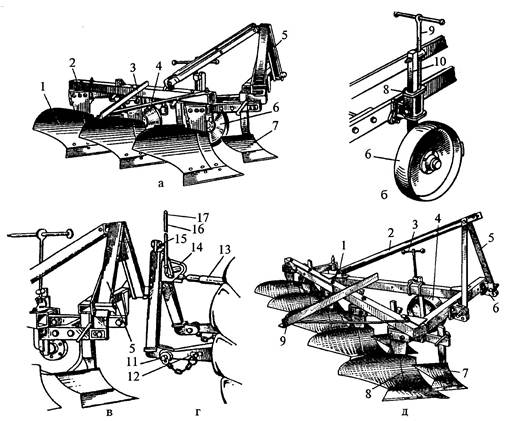

Рис. 1.10. Начіпні плуги: а — ПЛН-3-35; б — опорне колесо з гвинтовим механізмом; в - замок СА-1;

г — рамка начіпного механізму; 1 - корпус плуга; 2 - рама; 3 - причіп для борони; 4 - дисковий ніж; 5 – замок автозчіпки; 6 - опорне колесо; 7 - передплужник; 8 - кронштейн; 9 - гвинт; 10 - стояк; 11 — палець; 12 - нижня тяга начіпного механізму трактора; 13 — верхня тяга; 14 — заскочка; 15 -ролик; 16 —рукоятка; 17 — шнур; д - ПЛН-5-35: 1 - рама; 2 - розкіс; 3 - гвинтовий механізм; 4 - опорне колесо; 5 - стояк; 6 - кронштейн; 7 - передплужник; 8 - корпус; 9 - причіп для борін

Він складається з чотирьох корпусів, чотирьох передплужників, диско­вого ножа, опорного металевого колеса з гвинтовим механізмом, рами, замка автозчіпки СА-2 та причіпного пристрою для борін.

Рама плуга має трикутну форму. Вона виготовлена з труб прямокутно­го перерізу.

Конструкція корпуса плуга дозволяє комплектувати його змінними робочими частинами лемішно-полицевої поверхні. До корпусів можуть приєднуватись ґрунтопоглиблювачі.

Плуг може комплектуватись культурними корпусами, напівгвинтови-ми, вирізними, безполицевими та корпусами з ґрунтопоглиблювачами. Глибина оранки регулюється гвинтовим механізмом опорного колеса.

Ширина захвату - 1,4 м. Робоча швидкість - до 9 км/год.

Плуг начіпний ПЛН-5-35 призначений для оранки ґрунтів з питомим опором до 0,09 МПа під зернові і технічні культури.

Він складається з п'яти корпусів 8 (рис. 1.10, д), п'яти передплужників 7, дискового ножа, опорного колеса 4 з гвинтовим механізмом 3, рами 1, начіпного пристрою (підвіски) для з'єднання з трактором, причіпного пристрою для борін 9. До начіпного пристрою плуга відноситься розкіс 2, стояки 5 і кронштейни 6 з пальцями.

Робочий процес. Під час руху орного агрегату дисковий ніж розрізує ґрунт, передплужники 7 підрізують невеликий верхній шар (глибиною до 12 см), піднімають його, перевертають і спрямовують на дно борозен. Кор­пуси 8 плуга підрізують основні скиби в горизонтальній і вертикальній площинах, перевертають їх і подають на скиби верхнього шару ґрунту. Основні скиби нахиляються в правий бік і щільно прилягають одна до одної.

На плузі встановлюють корпуси з культурною або напівгвинтовою по­верхнями, з висувним долотом, вирізні, безполицеві та корпуси з ґрунто­поглиблювачами.

Рама плуга зварена з труб (брусів) прямокутного перерізу. Вона має плоску трикутну форму. У передній частині рами приєднані кронштейни з пальцями начіпного пристрою, а до кронштейнів - стояки 5. Верхні кінці стояків з'єднані з рамою за допомогою розкосу 2.

З лівого боку до поздовжнього бруса рами приєднане опорне колесо 4 з гвинтовим механізмом. Колесо на осі встановлене на конічних роликопід­шипниках.

Перед останнім корпусом плуга на кронштейні змонтований дисковий ніж. Вісь обертання диска винесена вперед відносно носка передплужни­ка на 120 мм. Диск ножа встановлений на підшипниках кочення. Із пра­вого боку рами закріплений причіп для борін 9.

На передньому брусі рами є кілька отворів для кріплення кронштейнів начіпного пристрою. Залежно від кількості корпусів і типу трактора крон­штейни монтують у різних положеннях.

Для оранки важких ґрунтів плуг переобладнують у чотирикорпусний варіант. При цьому знімають задній корпус.

Положення передплужника відносно корпуса плуга регулюють перемі­щенням його разом з хомутом по гряділю рами, глибину ходу передплуж­ника — зміною висоти його стовби.

Глибину оранки регулюють гвинтовим механізмом опорного колеса. Поздовжній перекіс рами плуга усувають центральною тягою начіпного механізму трактора, а поперечний - розкосами цього механізму.

Ширина захвату плуга - 1,75 м. Глибина оранки - до ЗО см. Робоча швидкість - 6-10 км/год.

Плуг п'ятикорпусний ПЛ-5-40 напівначіпний призначений для обробітку ґрунту з питомим опором до 0,13 МПа. Агрегатують із тракторами класу 3 і 4.

Складається з п'яти корпусів з кутознімачами, дискового ножа, двох опор­них металевих та одного пневматичного коліс, рами, механізму зміни шири­ни захвату плуга, начіпного пристрою, причіпа для борін та гідросистеми.

Рама плуга спирається на два опорних металевих і заднє пневматичне коле­са. Останнє з'єднане з рамою за допомогою спеціальної підвіски. У передній частині рами розміщений начіпний пристрій для з'єднання плуга з трактором.

На рамі плуга встановлені корпуси з культурними полицями, у верх­ній передній частині яких закріплені кутознімачі. Перед останнім корпу­сом плуга змонтований дисковий ніж.

Плуг може комплектуватись безполицевими корпусами для основного обробітку ґрунту до 40 см без обертання скиб. Він обладнаний механіз­мом зміни ширини захвату. Поворот корпусів забезпечується за допомо­гою поздовжньої стяжки. Зміна положення поздовжньої балки рами плу­га досягається спеціальною регулювальною стяжкою, яка забезпечує по­стійну відстань від стінки борозни до колеса (гусениці) трактора.

Робочий процес. Під час руху орного агрегату кутознімачі відрізують ліві частини скиб, перевертають їх та укладають на дно борозни. Корпуси плуга підрізують основні скиби, переміщують їх вгору, обертають і спрямовують на попередньо укладені шари ґрунту кутознімачами. При цьому досягається повне і глибоке загортання добрив, рослинних решток, бур'янів тощо.

Якщо плуг обладнаний безполицевими корпусами, то лемеші підрізу­ють скиби, які переміщуються спочатку на розпіирювачі, потім розпушу­ються, проходять через верхні зрізи розширювача, частково зміщуються вбік та укладаються за корпусами. Ґрунт розпушується на глибину до 40 см без обертання скиб.

Одночасно з оранкою може проводитися боронування або прикоткову­вання ґрунту. У цьому випадку на рамі плуга встановлюють причіпний пристрій для борони або котка.

Плуг ПНИ-5-40 складається з п'яти корпусів з кутознімачами, дискового ножа, заднього опорного колеса з гвинтовим механізмом, рами, начіпного при­строю, механізмів регулювання переднього бруса і ширини захвату корпусів.

Ширину захвату корпусів змінюють обертанням регулювального гвинта механізму переднього бруса.

На полиці кожного корпуса закріплене перо для покращення обертання скиби. До плуга додається причіп для борін або котків. Він встановлюється на рамі плуга. Плуг може комплектуватись різними типами корпусів.

Ширина захвату плуга - 1,75-2,25. Робоча швидкість - 7-10 км/год.

Плуг начіпний ПНЛ-8-40 призначений для оранки ґрунтів з питомим опором до 0,09 МПа. Агрегатують із тракторами класу 5. На рамі 3 плуга (рис. 1.11, а) встановлено: вісім корпусів 2, вісім передплужників 1, дис­ковий ніж, переднє та заднє опорні колеса і начіпний пристрій 6.

Рама складається з труб прямокутного перерізу. З правого боку до рами приєднаний причіпний пристрій для борін. У передній частині рами змон­товані понижувачі для приєднання плуга до поздовжніх тяг начіпного механізму трактора.

Перед заднім корпусом плуга встановлений дисковий ніж, який при роботі забезпечує рівну стінку борозни.Базова модель плуга обладнана корпусами з полицями культурного типу шириною захвату 40 см. Разом з тим плуг може комплектуватись корпусами напівгвинтовими, гвинтовими, вирізними, безполицевими, безполицевими двоярусними і корпусами з ґрунтопоглиблювачами.

Глибина оранки (до ЗО см) регулюється гвинтовими механізмами пе­реднього і заднього опорних коліс. Ширина захвату плуга - 3,2 м. Робоча швидкість - до 10 км/год.

Рис. 1.11. Начіпний плуг ПНЛ-8-40 (а) і напівначіпний ПНУ-6-40 (б):

1 — передплужник; 2 — корпус плуга; 3 і 13 —рами; 4 — гвинтовий механізм

заднього опорного колеса; 5 — гвинтовий механізм переднього опорного колеса; 6 і 16 - начіпнї пристрої; 7 - кронштейн; 8 - підставка; 9 - переднє опорне колесо; 10 - корпус з кутознімачем; 11 - заднє опорне колесо; 12 - гідроциліндр;14 — механізм регулювання ширини захвату плуга; 15 — поперечна вісь

Плуги напівначіпні універсальні ПНУ-6-40 і ПНУ-8-40 з регульованою шириною захвату призначені для оранки під зернові і технічні культури на глибину до 35 см.

Плуг ПНУ-6-40 складається з рами 13 (рис. 1.11, б), шести корпусів 10 з кутознімачами, трьох опорних пневматичних коліс, начіпного пристрою 16, механізму регулювання ширини захвату плуга, гідроциліндрів і мас­лопроводів. Ширина захвату корпуса плуга 350-500 мм і регулюється централізовано механізмом 14. Ширина захвату плуга - 2,1-3,0 м. Гли­бина оранки -- 18-35 см. Агрегатують з тракторами потужністю 118-147 кВт. Продуктивність - 1,6-2,4 га/год.

Плуги модульні ПМУ-3-40, ПМУ-4-40 і ПМУ-5-40 універсальні начіпні призначені для оранки ґрунтів під зернові і технічні культури на глибину 18-30 см з питомим опором до 0,09 МПа і твердістю до 4,0 МПа. Ці плуги з регульованою шириною захвату.

Плуг ПМУ-3-40 (рис. 1.12) складається з рами 4, трьох корпусів 1 з кутознімачами 2, начіпного пристрою 5, підпружиненого дискового ножа 8, опорного колеса 3 з гвинтовим механізмом і механізму регулювання ширини захвату.

Ширина захвату корпуса - 350-450 мм. Ширина захвату плуга - 1,05-1,35 м. Продуктивність - 0,84-1,08 га/год.

' Плуги оборотні ПО-4-40 (ППО-4-40), ПОН-5-40 (ПНО-5), ІШО-6, ППО-7-40, ППО-8-40 (ПНО-8, ПО-8) призначені для гладкої оранки без розгінних борозен і звальних гребенів під зернові і технічні культури.

Рис. 1.12 1Плуг модульний універсальний ПМУ-3-40:

1 - корпус плуга; 2 — кутознімач; 3 - опорне колес;4 – рама; 5 – начіпний пристрій; 6 – вісь з цапфами; 7 і 9 - корпуси правого обертання; 8, 12 і 14 - опорні колеса

Плуг оборотний ПО-4-40 з регульованою шириною захвату начіпний. Він складається з чотирьох корпусів правого і чотирьох корпусів лівого обертання скиби (рис. 1.13, а), рами б, опорного колеса 8, начіпного при­строю 4 і механізму повороту. Плуг має симетричну раму, яку за допомо­гою гідрофікованого механізму можна повертати на 180°.

При подачі масла в гідроциліндр механізму повороту вісь і рама з корпусами повертається на 180°. Поворот плуга здійснюють після виглиблення його з ґрунту в кінці поля. Орний агрегат рухається човниковим способом.

На корпусах правого та лівого обертання скиби встановлені кутознімачі, які підрізують верхній шар скиби, обертають її і переміщують на дно бороз­ни. Корпуси плуга підрізують основні частини скиб на глибину до 30 см, які потім переміщуються по полицях, обертаються і укладаються на верх­ні перевернуті шари, зрізані кутознімачами. Ширина захвату корпуса -350-450 мм. Ширина захвату плуга - 1,4-1,8 м. Продуктивність - 0,98-1,8 га/год. Агрегатують із тракторами класу 3.

Напівначіпний оборотний плуг ПОН-5-40 з регульованою шириною захвату забезпечує гладку оранку на глибину до 35 см. Плуг складається з п'яти корпусів 11 лівого і п'яти корпусів 9 правого обертання скиби (рис. 1.13, б), рами 15, двох опорних пневматичних і двох металевих коліс, начіпного пристрою 13, механізмів повороту плуга і зміни його ширини захвату. Корпус плуга має ширину захвату 35-48 см. Агрегату­ють плуг з тракторами Т-150К, ХТЗ-17021 і ХТЗ-161. Ширина захвату 1,75-2,4 м. Продуктивність - 1,4-1,8 га/год.

Плуги поворотні ПНП-5, ППН-7-45 і "Джон-Дір 995" призначені для гладкої оранки (без утворення на полі гребенів і борозен) під зернові і технічні культури на глибину до 35 см.

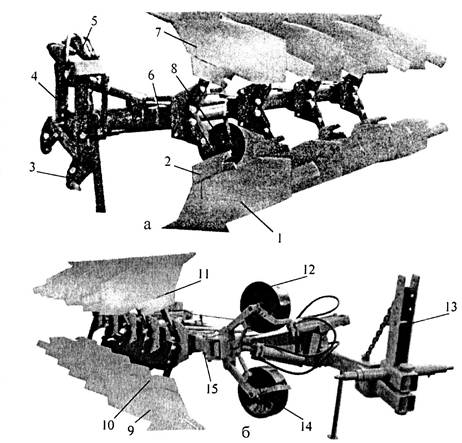

Рис. 1.13.Плуги оборотні: а - ПО-4-40; б - ПОН-5-40;

1 і 11 - корпуси лівого обертання; 2 і 10 - кутознімачі; 3 - кронштейн; 4 і 13 - начіпні пристрої; 5 - механізм повороту; 6 і 15 - рами;

Плуг поворотний ППН-7-45 начіпний, складається з основної 4 і поворот­ної 2 рами (рис. 1.14, а), семи корпусів 1, двох передніх й одного заднього коліс, начіпного пристрою, гідроциліндра повороту рами і маслопроводів.

Корпуси кріпляться до поворотної рами жорстко і мають запобіжні пристрої. Корпус плуга (рис. 1.14, а) складається з лемеша, циліндричної полиці, стовби, башмака, правої і лівої польових дощок. Полиця склада­ється з лобової частини і правого та лівого крил. Запобіжний пристрій складається з вилки, важеля, пальця і запобіжного гвинта.

При оранці рухома рама 2 займає праве або ліве крайнє положення, корпуси повернуті й обертають скиби в лівий або правий бік. У транспорт­ному положенні корпуси розміщені фронтально.

Агрегатують плуг з тракторами класу 5.

Глибину оранки до 35 см регулюють переміщенням передніх і заднього коліс. Ширина захвату корпуса - 45 см, а плуга - 3,15 м.

Робоча швидкість - до 10 км/год. Продуктивність - до 3,15 га/год.

Двоярусні плуги ПНЯ-4-35, ПНЯ-5-35, ПНЯ-4-40, ПНЯ-4-42, ПНЯ-6-42 призначені для глибокої оранки ґрунтів з питомим опором до 0,1 МПа і твердістю до 4,0 МПа під цукрові буряки, бавовник та інші технічні куль­тури на глибину до 35 см.

На цих плугах корпуси розміщені у два яруси. Обробіток ґрунту вони проводять пошарово, з обертанням першого та другого шарів. Це забезпе­чує заробку рослинних решток, органічних добрив на глибину 15-30 см.

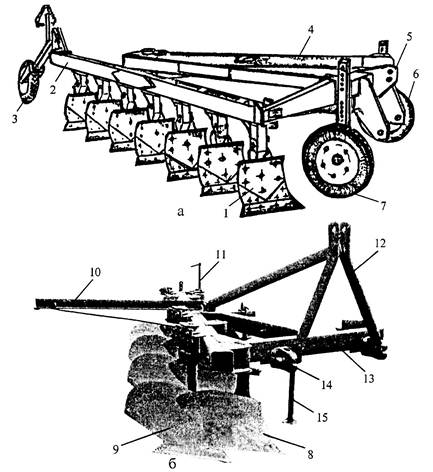

Рис. 1.14. Плуг поворотний ППН-7-45 (а) і двоярусний ПНЯ-4-42 (б):

1 - корпус; 2 - рухома рама; 3, 6,7 - опорні колеса; 4 - нерухома рама; 5, 12 - начіпні пристрої; 8 - корпус верхнього ярусу; 9 - корпус нижнього ярусу; 10 - причіп для борін; 11 - гвинтовий механізм опорного колеса; 13 -рама; 14 - кронштейн; 15 - підставка

Двоярусний начіпний плуг ПНЯ-4-42 складається з чотирьох корпусів 8 (рис. 1.14, б), верхнього і чотирьох корпусів 9 нижнього ярусів, рами 13, дискового ножа, опорного колеса з гвинтовим механізмом 11, начіпного пристрою 12 та причіпа для борін 10.

Корпуси нижнього ярусу мають полиці зі швидкісною робочою поверхнею.

На корпусах верхнього ярусу встановлені лише лемеші та полиця. Корпуси зміщені ліворуч на 15 см. Вони можуть переміщуватись по вертикалі від­носно основного бруса рами і таким способом змінювати глибину обробітку.

При роботі плуга корпуси верхнього ярусу підрізують верхній шар ґрун­ту, розпушують його і переміщують у борозну, утворену корпусами ниж­нього ярусу. Останні підрізують нижній шар ґрунту, розпушують його та укладають на раніше перевернутий верхній шар.

Глибина ходу корпусів верхнього ярусу - до 18 см, а висота нижнього ^ШаРУ ґрунту, що підрізується нижніми корпусами, становить до 20 см.

Глибину оранки в межах 25-35 см регулюють гвинтовим механізмом опорного колеса, а товщину верхнього шару - переміщенням корпусів верхнього ярусу за висотою.

З метою забезпечення стійкості руху плуга при роботі опорне колесо встановлене за останнім корпусом. Агрегатують плуг із тракторами Т-150К і ХТЗ-17021.

Ширина захвату плуга - 1,73 м. Продуктивність - 1,2-1,55 га/год.

Плуги з комбінованими робочими органами. Плуг ПВН-3-35 призна­чений для основного і передпосівного обробітку ґрунту з питомим опором до 0,09 МПа. Агрегатують з тракторами класу 1,4.

Основними складальними одиницями плуга є три корпуси (див. рис. 1.4, ж), передплужники, дисковий ніж, начіпний пристрій, опорне колесо з гвинтовим механізмом, рама і механізм привода роторів.

При роботі плуга лемеші 1 корпусів підрізують скиби ґрунту і спрямову­ють їх до роторів 16, що обертаються від ВВП трактора. Лопатки 17 ротора інтенсивно подрібнюють скибу, перевертають її і подають на дно борозни.

Частота обертання роторів - 268-507 об/хв.

Ширина захвату плуга - 1,05 м. Глибина обробітку - до ЗО см. Робоча швидкість - до 8 км/год.

Плуг дисковий начіпний ПНД-4-30 (рис. 1.15) призначений для оран­ки перезволожених ґрунтів на глибину до 30 см. Плуг складається з чоти­рьох сферичних дисків 6 діаметром 710 мм, чотирьох передплужників 5, розпушувачів 4, опорного колеса з гвинтовим механізмом 1, рами 3 та начіпного пристрою 2.

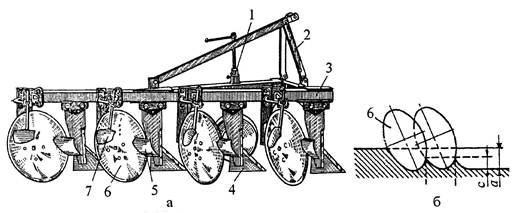

Рис. 1.15. Плуг дисковий начіпний ПНД-4-30: а - загальний вигляд; б - схема робочого процесу; 1 - гвинтовий механізм; 2 - начіпний пристрій; 3 - рама; 4 - розпушувач;5 — передплужник; 6 — диск; 7 — чистик

Ширина захвату плуга - 1,2 м. Продуктивність - до 1,0 га/год. Агрегатують з тракторами класу 3 і 4.
