Установка. • Снимите амортиэаторную стойку, см.п.12 2

Снятие

• Снимите амортиэаторную стойку, см.п.12 2.

Внимание! Для снятия амортизатора необходимо
предварительно сжать пружину приспособлением
для сжатия.

^	^шщ~~^-^^~ 1 ж|Д 1
		|Д,звзв

• Закрепите приспособление для сжатия пружины в
тисках.

• Установите амортиэаторную стойку в приспособле-
ние и медленно сжимайте пружину до тех пор. пока
не разгрузится верхняя опора пружины.

Внимание! Если используется стандартное приспо-
собление, которое захватывает витки пружины, обра-
тите внимание на то. чтобы витки пружины хорошо

Если необходимо заменить только пружину, то
медленно ослабьте пружину -1- и снимите гофри-
рованный кожух -2-. Если необходимо заменить то-
лько амортизатор, то пружину оставьте сжатой.

Снимите резиновый буфер со штока амортизатора.

перед установкой амортизатор,

• Проверьте
см.п.11.4.

• Если необходимо, сожмите опять пружину.

Внимание! При покупке новой пружины обратите
внимание, что они имеют различную толщину в зави-
симости от модели автомобиля.

• Наденьте на шток амортизатора резиновый буфер
сжатия.

• Установите пылезащитную манжету.

• Вставьте амортизатор в пружину. Обратите внима-
ние на правильность расположения пружины в вы-
штамповке нижней тарелки.

• Установите верхнюю тарелку пружины так, чтобы
конец пружины правильно расположился в выштам-
повке тарелки.

• Наденьте упор и кожух упора. Затяните гайку с мо-
ментом 50 Нм.

• Медленно ослабьте пружину, при этом следите за
тем, чтобы конец пружины и упор правильно распо-
ложились в формовой детали опоры пружины.

• Установите амортиэаторную стойку, см.п.12.2.

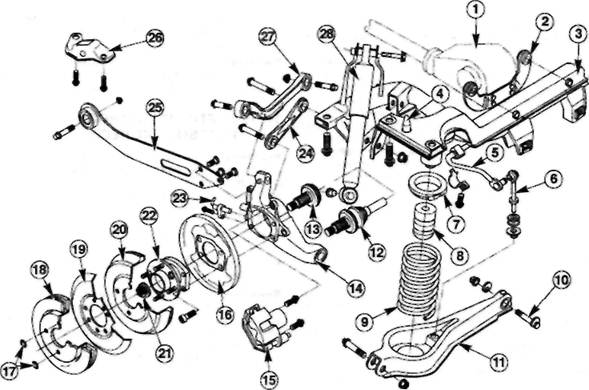

12.4. ЗАДНИЙ МОСТ АВТОМОБИЛЯ МОДЕО Унивесал

^■звгэ
