Автомобиль с барабанными тормозами

Автомобиль с дисковыми тормозами

• Снимите скобу тормоза, см.п.15.6.

• Подвесьте скобу с помощью проволоки на внутрен-
нем брызговике, не допуская скручивания или на-
тяжения тормозного шланга. Тормозной шланг
остается подключенным, в противном случае после
установки придется удалять воздух из тормозной
системы.

• Зажмите тормозной шланг подходящим зажимом.

• Отсоедините тормозной шланг от держателя на
амортизаторной стойке

• Снимите защелку крепления тормозного шланга с
амортизаторной стойки

• Отсоедините соединительный элемент стабилиза-
тора от переднего поперечного рычага подвески.

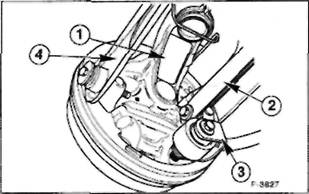

Отсоедините реактивную штангу -3- от цапфы
оси -1-.

Отсоедините передний -2- и задний -4- попереч-
ный рычаг от цапфы.

Выверните зажимной болт крепления амортизатор-
ной стойки на цапфе.

Р-Э634

^ Гй^зэ

Раздвиньте зажим цапфы оси и извлеките аморти-
заторную стойку. Для этого на станции обслужива-
ния РОРЮ используют приспособление 14-039.
Приспособление вводят в паз цапфы, как показано
на рисунке, и поворачивают рычаг на 90'. освобож-
дая тем самым амортизаторную стойку. Для этой
операции можно применить зубило или подходя-
щую монтировку, обращая внимание на то, чтобы
не повредить мелкие детали.

Сожмите пружину двумя тонкими приспособления-
ми для сжатия. На станциях РОНО для этого приме-
няют приспособление 14-02.

• Выверните два болта крепления верхней опоры
амортизаторной стойки в колесной нише и снимите
амортизаторную стойку.
