Буксовый узел

Предназначен для восприятия веса кузова с тележками и передачи его на шейки оси колесных пар, а также для передачи тяговых и тормозных усилий. Роликовая букса воспринимает не только радиальные усилия от передаваемой ей вертикальной нагрузки, но и осевые, возникающие от центробежной силы.

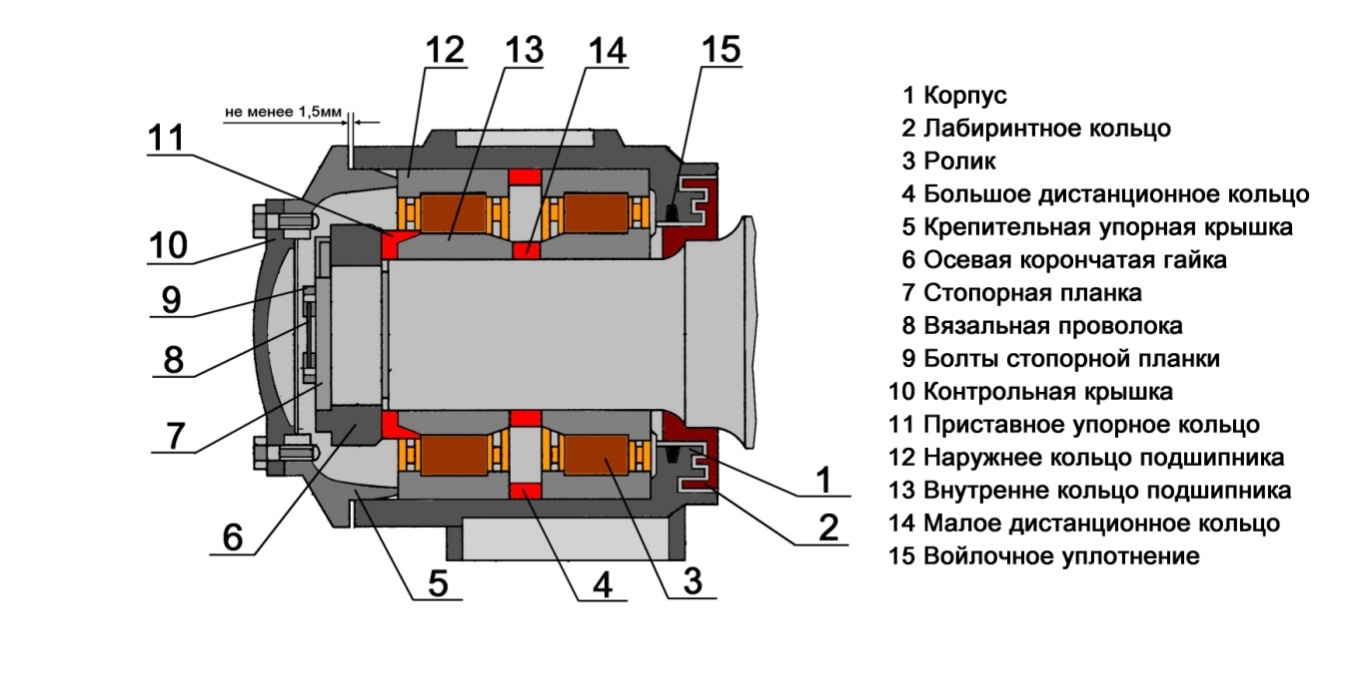

Рис. 32. Буксовый узел

Состоит (рис.32) из стального литого корпуса (1), внутри которого размещены два роликовых подшипника (ролики в сепараторе 6, наружные кольца 7, внутренние кольца 8). Между подшипниками установлены малое (10) и большое (9) дистанционные кольца. Внутренние кольца подшипников (8)фиксируются приставным упорным кольцом (11) и осевой корончатой гайкой (12). Для исключения ослабления посадки корончатой гайки к торцу шейки оси на двух болтах (13) крепится стопорная планка, болты в свою очередь соединяются при помощи вязальной проволоки восьмеркой. Внешние кольца подшипников (7) фиксируются контрольной крепительной крышкой (4), на которую устанавливается контрольная крышка (5). На предподступичной части оси установлено лабиринтное кольцо (воротник буксы) (2).Корпус буксы выполнен из стального литья, на котором имеются приливы (крылья) для пружин надбуксового подвешивания. Имеется кронштейны для крепления бруса токоприемника, срывного клапана. Для поводкового подвешивания дополнительно наваривается предохранительный штырь, и навариваются гребенчатые накладки для крепления поводков. С внутренней части корпус расточен под подшипники. Внутри выполнена канавка для установки войлочного уплотнения (3). В торце корпуса со стороны заднего подшипника протачивают лабиринтные канавки.В корпус закладывается густая смазка ЛЗ-ЦНИИ.
