Б - способы крепления пеньковых строп

Б - цепи, неохватывающие груз

Канатные стропы.

Представляют собой отрезки стального каната, которые вверху присоединены к кольцу, надеваемому на крюк крана.

Внизу каждый отрезок каната имеет крюк или коуш для прикрепления к поднимаемому грузу. Таких отрезков ветвей может быть два, три и больше, в зависимости от веса и конфигурации груза (рис.10.2, а).

Рис.10.2. Канатные стропы: а - виды строп;

Стропы могут также выполняться из пеньковых и капроновых канатов в виде петли или нескольких петель (рис.10.2, б).

Крюки.

Крюки стандартизованы. Размеры подбирают в соответствии с максимальной грузоподъемностью крана.

Бывают:

- однорогие;

- двурогие.

Крюк разрешается нагружать только в пределах допускаемой для него грузоподъемности. На каждом крюке должно быть клеймо с указанием грузоподъемности, года выпуска и завода-изготовителя. Грузовые крюки должны быть снабжены предохранительным замком, предотвращающим самопроизвольное выпадение съемного груза, и захватного приспособления. Применение крюков без предохранительного замка может быть допущено при условии использования гибких грузозахватных приспособлений, исключающих возможность выпадения их из зева крюка.

Траверсы.

На рис.10.3 показаны различные конструкции траверс. На­пряжения, возникающие в ней, зависят от способа подвески к крюку. Если траверса подвешена на канатах, направленных вертикально (рис.10.3, а), то ее рассчитывают на изгиб.

Рис.10.3. Траверсы

Траверсы выполняются различными для подъема грузов разной массы и конфигурации. На рис.10.3, в показана траверса для подъема стропильных балок пролетом до 18 м. Такая траверса представляет собой металлическую ферму и имеет массу около 1 т.

Для подъема грузов сложной конфигурации и массой более 20 т приме­няют трехрогие траверсы (рис.10.3, г). Такая траверса предназначена для подъема цанг диаметром 9-11 м при монтаже доменных печей.

Захваты.

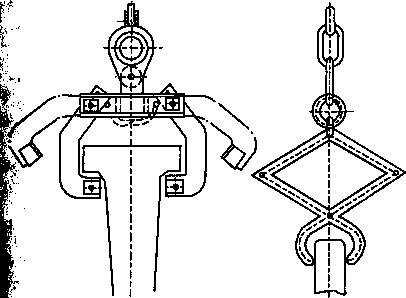

Часто грузы поднима­ют при помощи специ­альных захватов. Напри­мер, для подъема колонн используют захваты, по­казанные на рис.10.4, а. Для подъема массовых однотипных грузов при­меняют захваты в виде клещей (рис.10.4, б). При подъеме груз удерживается в клещах силой трения.

Рис.10.4. Траверсы

Бадьи.

Песок, щебень, бетон­ные смеси и т. п. перемещаются грузоподъемными машинами с помощью опрокидывающихся и раскрывающихся бадей различ­ай конструкции (рис.10.5).

Рис.10.5. Бадьи: 1 – створы днища;

2 – рычаг для открывания створок;

3 – ось; 4, 5 – запорные рычаги

Контейнеры и поддоны.

Для перевозки и подъема кирпичей и других мелких изделий применяют контейнеры и поддоны. При применении поддонов на крюк крана подвешивают устройство в виде футляра, охватывающего уложенную на поддон стопку кирпичей и предохраняющую их от выпадения в процессе подъема.
