Путеочиститель

Подножки и поручни

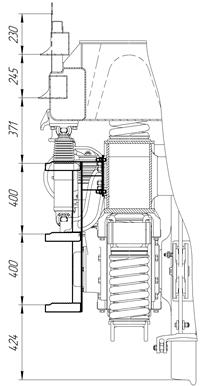

Подножки и поручни, установленные на кузове электровоза, служат для подъёма к входным дверям и для протирки лобовых окон кабин машиниста, буферных фонарей и остекления прожектора, расположенных на лобовой части кузова. Расположение, а также размеры подножек и поручней на кузове элект-ровоза соответствуют требованиям ГОСТ 12.2.056-81 и показаны на рис. 5.3,5.3аи 5.3б.

Рис 5.3б. Подножки и поручни.

Рис 5.3. Подножки и поручни.

Рис 5.3а. Подножки и поручни.

Путеочиститель предназначен для предотвращения попадания под колеса крупных предметов и защиты оборудования, расположенного в нижней части габарита подвижного состава.

Путеочиститель установлен с каждого конца электровоза и состоит из основания путеочистителя, которое крепится к нижнему листу концевой секции рамы посредством 12-ти болтов М20, а также регулируемой по высоте балки путеочистителя.

Его конструкции рассчитана на продольное усилие до 14 тс (до 137 кН), приложенное к нижней кромке балки путеочистителя. Регулировка положения нижней кромки подвижной части путеочистителя по отношению к рельсам, по мере износа бандажей, производится при помощи регулировочных реек, в которых для этой цели имеется несколько рядов отверстий. Нижняя кромка регулируемой части путеочистителя должна находится на высоте от 130 до 145 мм от уровня головок рельсов.
