Завдання до розрахунково-графічної роботи. Задача 8. Розрахунок вала редуктора на міцність

Задача 8. Розрахунок вала редуктора на міцність

На вал насаджені зубчасті прямозубі колеса. До коліс прикладені колові сили . Необхідно:

а) з умови рівноваги визначити величину або ;

б) побудувати епюри крутних моментів;

в) визначити сили, які згинають вал в горизонтальній і вертикальній площинах, , де - радіальна сила; - нормальний кут зачеплення, ;

г) побудувати епюру згинальних моментів в горизонтальній і вертикальній площинах;

д) побудувати епюру сумарних згинальних моментів;

е) підібрати діаметр вала за третьою теорією міцності.

Дані для розв’язання задач взяти з таблиці 1.3.

Таблиця 1.3

№ варіанта							Ділильні діаметри зубчастих коліс, м
d1	d2	d3
	-	6,0	6,0		0,08	0,10	0,12		0,08
	5,5	6,5	-		0,10	0,08	0,09	0,11	0,15
	-	7,0	6,5		0,09	0,12	0,18	0,12	0,09
	6,0	7,5	-		0,11	0,13	0,10	0,14	0,18
	-	8,0	7,0		0,13	0,14	0,18	0,15	0,10
	6,5	6,0	-		0,12	0,09	0,08	0,11	0,16
	-	6,5	7,5		0,14	0,12	0,14	0,12	0,09
	7,0	7,0	-		0,12	0,14	0,08	0,13	0,16
	-	7,5	8,0		0,15	0,16	0,16	0,14	0,12
	7,5	8,0	-		0,10	0,14	0,11	0,15	0,20

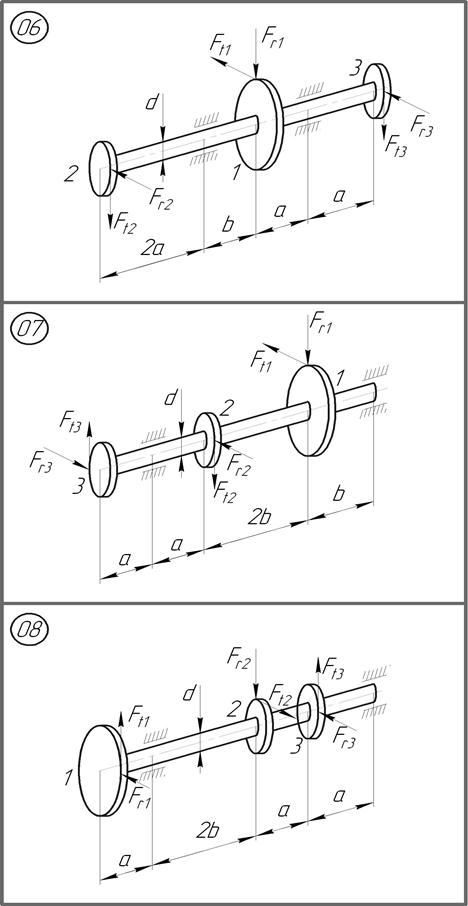

Рисунок 1.15 - Схеми до виконання задачі 8

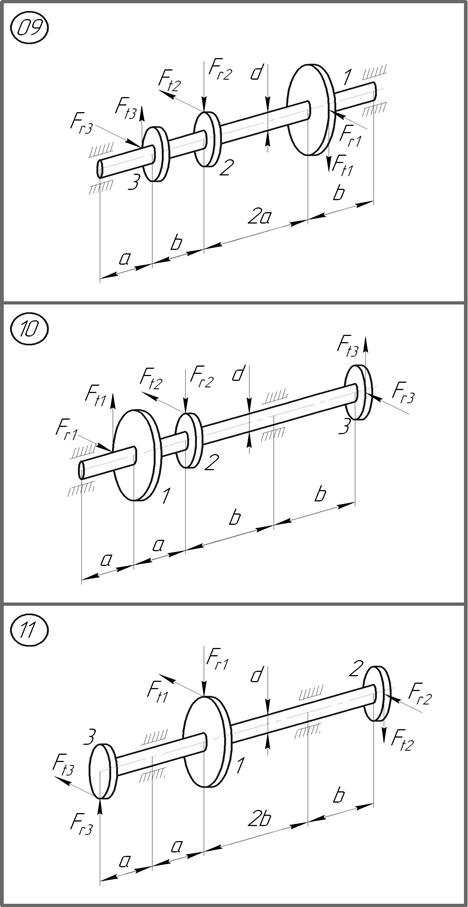

Рисунок 1.16 - Схеми до виконання задачі 8

Рисунок 1.17 - Схеми до виконання задачі 8

Рисунок 1.18 - Схеми до виконання задачі 8

Рисунок 1.19 - Схеми до виконання задачі 8
