Счетные триггеры. TV-триггеры

Т-триггер или счётный триггер, имеет один счётный вход Т и два выхода (Рисунок 50,а). Функционирование триггера определяется уравнением:

Из уравнения следует, что Т-триггер каждый раз изменяет своё состояние на противоположное с приходом на счётный вход Т очередного тактирующего импульса длительностью t_и. Этому способствует наличие перекрёстных обратных связей с выходов триггера на входы элементов D1 и D2. Для надёжной работы триггера, с целью сохранения информации о предыдущем состоянии триггера в момент его переключения, в схему вводят элементы задержки, имеющие время задержки t_з > t_и.

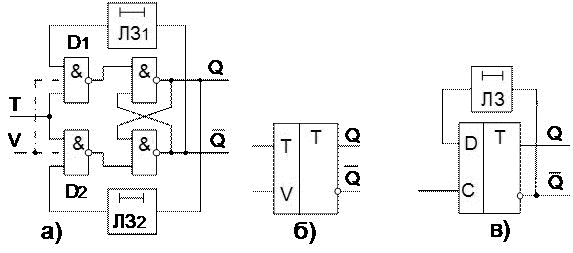

Рисунок 50 Т-триггеры: — а) структурная схема, б) УГО TV-триггера,

в) Т-триггер на основе D-триггера.

По окончании действия тактирующего импульса.

Пусть в исходном состоянии Q=1. Сигнал T=1 откроет элемент D2, так как на втором входе D2 имеется сигнал лог «1» с выхода Q, а элемент D1 будет закрыт. Триггер переходит в состояние Q=0. Вентиль D2 остаётся открытым в течение времени t_и, т.к. сигнал Q=1 будет задержан ЛЗ₁ на время τ _з > t_и. В то же время сигнал не попадёт на вентиль D1 из-за временной задержки ЛЗ₂. При отсутствии элементов задержки возможно неоднократное переключение триггера при условии, если длительность импульса t_и значительно превышает время переключения триггера.

По окончании действия тактирующего импульса элементы D1 и D2 закроются, так как потенциал входа T=0. После чего на вход элемента D1 через ЛЗ₂ поступит сигнал . В результате с приходом второго импульса T=1 откроется элемент D1 и триггер переключится в состояние Q=1 и т. д.

Роль ЛЗ в Т-триггерах выполняют логические элементы с большим временем задержки t_зд.р или специальные компоненты электронных схем, например, диоды с накоплением заряда.

Кроме счётного входа Т-триггер может иметь вход разрешения V (Рисунок 50,б). Сигнал на этом входе разрешает (при V=1) или запрещает (при V=0) срабатывание триггера от поступающих на вход T сигналов. Т-триггеры, имеющие дополнительный вход V, называются TV-триггерами. Наличие входа V позволяет организовать счёт в заданном временном интервале, что существенно расширяет функциональные возможности Т-триггера.

Счётный Т-триггер может быть построен на основе D-триггера, соединив инверсный выход D-триггера со входом D, как показано на рисунке 50,в. В такой схеме каждый переход 1/0 на входе C будет приводить к переходу триггера в противоположное состояние. Например, если Q_n =1, то , и поэтому очередной тактовый импульс переведёт триггер в новое состояние, т.е. установит Q_{n +1}= D_n =0. Для правильной работы Т-триггера тактовый импульс должен быть коротким, а наличие элемента задержки ЛЗ ослабляет требование к длительности тактового импульса.

Таким образом, из рассмотрения принципа работы Т-триггера следует, что при Т=1 спадающий фронт сигнала на входе C переводит триггер в противоположное состояние. Частота изменения потенциала на выходе Т-триггера в два раза меньше частоты импульсов на входе C. Это свойство Т-триггеров позволяет строить на их основе двоичные счётчики. Поэтому эти триггеры и называют счётными.
