Проводник с током в магнитном поле

Проводник с током, помещенный в магнитное поле, испытывает действие механической силы " F " со стороны поля, которая стремится двигать проводник под прямым углом к магнитным силовым линиям.

Силу, действующую на проводник с током в магнитном поле, называют силой Ампера.

Действие силы возникает в результате взаимодействия основного магнитного поля с магнитным полем проводника с током. Эта сила зависит от магнитной индукции " B ", тока в проводнике " I "и длины той части проводника ℓ, которая находится в магнитном поле:

F=B·I·ℓ, H

Сила "F" будет наибольшей, когда проводник расположен перпендикулярно к магнитным силовым линиям. Если проводник расположен вдоль силовых линий, то поле не оказывает на него механического воздействия.

Направление действия силы определяется по правилу левой руки: если расположить левую руку так, чтобы силовые линии входили в ладонь, четыре пальца указывали направление тока в проводнике, то отогнутый большой палец укажет направление действия силы на проводник.

Рис. 4.9. Правило левой руки

Возникновение механической силы, действующей на проводник с током, находящийся в магнитном поле, поясняет следующий рисунок:

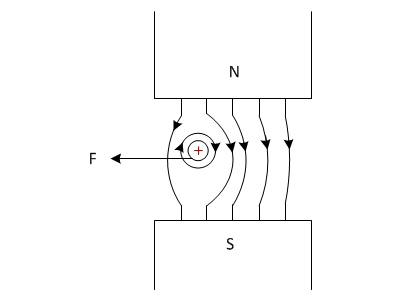

Рис. 4.10. Возникновение механической силы, действующей на проводник с током

Справа от проводника с током основное магнитное поле и поле тока совпадают по направлению и общее магнитное поле усиливается. Слева от проводника основное магнитное поле действует навстречу полю тока и общее магнитное поле ослабляется.

Учитывая боковой распор магнитных силовых линий и их стремление сократить свою длину, появляется механическая сила, выталкивающая проводник влево.
