Электромагнитная индукция

В проводнике, который двигаясь в магнитном поле, пересекает магнитные линии, возникает Э.Д.С. Это явление называется магнитной индукцией.

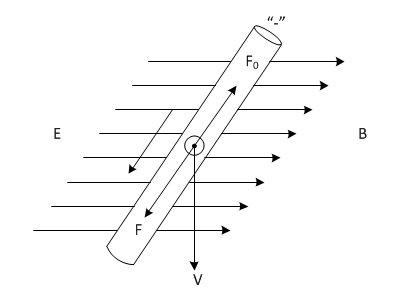

Рис. 4.11. Возникновение ЭДС в движущемся проводнике с током

При движении проводника со скоростью "v" с той же скоростью перемещаются элементарные заряженные частицы.

Т.к. движение провода происходит в магнитном поле, то на каждую заряженную частицу действует электромагнитная сила "F₀".

Под действием этих сил свободные электроны перемещаются на один край провода, создавая избыточный отрицательный заряд.

На другом крае провода возникает избыточный положительный заряд. По мере накопления зарядов усиливается напряженность электрического поля этих зарядов и на каждую заряженную частицу кроме силы "F₀", будет действовать сила "F" электрического поля, направленная противоположно силе "F₀".

По достижении равновесия этих сил движение зарядов прекратится. Разность потенциалов по краям проводника и есть индуктированная в проводе Э.Д.С.

Если соединить концы этого проводника через нагрузку, то по цепи потечет ток.

Величина индуктированной Э.Д.С., возникающей в проводе, пропорциональна магнитной индукции "B", длине провода "ℓ" и скорости его движения "v".

E=B·ℓ·v, B

Индуктированная Э.Д.С. возникает только в том случае, если проводник пересекает магнитное поле. Если проводник двигается вдоль силовых линий, то E=0.

Направление индуктированной Э.Д.С. определяется правилом правой руки: ладонь правой руки располагают так, чтобы магнитные линии входили в ладонь, отставленный большой палец указывал направление движения проводника, то вытянутые четыре пальца укажут направление индуктированной Э.Д.С.
