Явление самоиндукции

Если в проводнике протекает изменяющийся по значению ток, то магнитное поле вокруг него также изменяется

и в проводнике индуктируется Э.Д.С.

Индуктированная Э.Д.С. возникает в том самом проводнике, в котором происходит изменение тока. Это явление называется самоиндукцией.

Эта Э.Д.С. возникает при всяком изменении тока, при замыкании и размыкании цепей, при изменении нагрузки двигателей.

Согласно закону Ленца, Э.Д.С. самоиндукции всегда имеет такое направление, при котором она препятствует изменению вызвавшего ее тока и стремится поддержать его величину на одном и том же уровне.

При замыкании цепи появляется ток и возникает магнитное поле, которое индуктирует в проводе Э.Д.С. самоиндукции, направленную навстречу току и препятствующую его возрастанию.

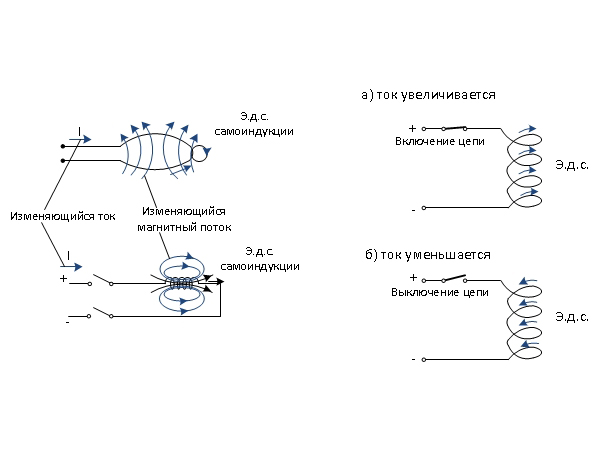

Рис. 4.12. Возникновение ЭДС самоиндукции

При размыкании цепи, исчезновении магнитного поля, его силовые линии пересекают проводник и возникает Э.Д.С. самоиндукции, которая совпадает по направлению с током, препятствуя его убыванию.

Благодаря тормозному действию Э.Д.С. самоиндукции, ток в электрических цепях при включении нарастает не мгновенно, а достигает своего установившегося значения в течение определенного времени.

При отключении цепи ток не уменьшается мгновенно, а спадает постепенно.

Явление самоиндукции в проводниках характеризуется индуктивностью " L ". Индуктивность характеризует именно Э.Д.С. самоиндукции в зависимости от изменения тока.

Единица измерения - Генри.

1 Генри - это индуктивность проводника, в котором возникает Э.Д.С. самоиндукции в 1 В при изменении тока в 1 А в 1 сек.

1 Гн = 1 В · с / А

Особенно проявляет себя Э.Д.С. самоиндукции при размыкании цепей, содержащих катушки с большим числом витков и со стальными сердечниками. При этом может возникнуть Э.Д.С. самоиндукции больше Э.Д.С. источника тока. Поэтому для гашения электрической дуги при размыкании цепей, применяют контакторы с дугогасительным устройством.
