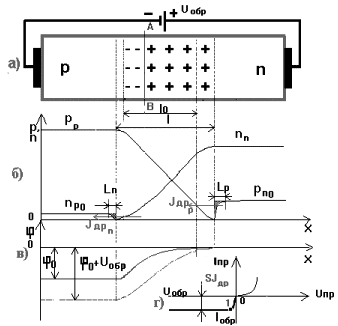

Диодами называют двухэлектродные элементы, обладающие односторонней проводимостью тока, обусловленной применением полупроводниковой структуры, сочетающей в себе два слоя: один с электронной, другой с дырочной электропроводностью (см. рис. 1а).

Электронные процессы при отсутствии напряжения: обычно концентрация акцепторной примеси намного больше концентрации донорной примеси.

Диффузионный ток – движение дырок навстречу электронам, дрейфовый ток создан не основными носителями заряда, эти токи направлены встречно и равны друг другу.

При наличии внешнего напряжения, в прямом направлении: сужение p-n перехода, и увеличение диффузионного тока через него – инжекция носителей через p-n переход. Iпр=Iдрейф-Iдиффуз, Iдрейф=Const. С повышением прямого напряжения, потенциальный барьер ещё больше повышается, а Iдиффуз уменьшается. Включение в обратном направлении: уменьшается диффузионный ток, дрейфовый не уменьшается, но он больше диффузионного. Iобр=Iдрейф-Iдиф. (Величина тока зависит от площади перехода). Обратный ток – тепловой ток.

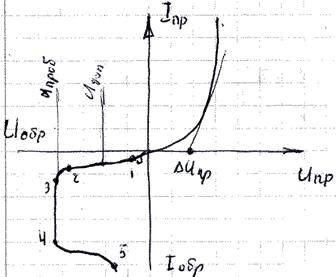

Полная ВАХ диода (в I квадранте масштаб на 3 порядка больше, чем в III).

S – площадь перехода, Iдрейф – дрейфовая плотность тока.

0-1: Сказывается объемное сопротивление слоев p-n структуры, которое растет с ростом тока, когда существенно увеличивается падение напряжения на диоде DU_пр. В кремниевых диодах DU_пр = 0,8...1,2В (из-за большого удельного сопротивления), в германиевых DU_пр = 0,3...0,6В.

1-2: Оказывает влияние ТОК УТЕЧКИ через поверхность p-n перехода и ГЕНЕРАЦИЯ НОСИТЕЛЕЙ ЗАРЯДА, которая является причиной возможного пробоя p-n перехода. Ток утечки линейно зависит от величины приложенного к диоду обратного напряжения U_обр,: ток утечки создается различными загрязнениями на внешней поверхности полупроводниковой структуры, которые увеличивают проводимость кристалла и обратный ток через диод I_обр.

2-3: ( Генерация зарядов начинается, когда U_обр >U_доп). Изменение характеристики до пробоя.

3-4: Резкое возрастание обратного тока, оно характеризует пробой p-n перехода. Пробой бывает электронный и тепловой. Электронный пробой бывает лавинный и туннельный. Лавинный возникает при энергии достаточной до отрыва электрона, образуется пара, которая ускоряется и т.д.. Он возникает в широких p-n переходах. Туннельный пробой, под действием электрического поля, происходит непосредственный отрыв электронов, без столкновения, увеличивается обратный ток, возникает в узких p-n переходах.

5-4: Тепловой пробой. Разрушение локального участков и превышение критической концентрации электронов.
