Цепь с индуктивностью




Для определения расхода энергии за длительное время целесообразно пользоваться средним значением мощности.

Мгновенная мощность

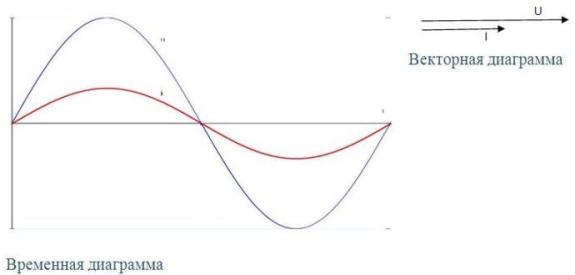

Ток и напряжение в цепи с активным сопротивлением совпадает по фазе.





p=ui=UmIm sin2ωt.

Преобразуем формулу: sin2ωt=(1-cos2ωt)/2 и UmIm/2= UmIm/√2√2=UI,
в результате p=UI-UIcos2ωt.
Мгновенная мощность, оставаясь все время положительной, колеблется около уровня UI





P=UI

Под действием синусоидального напряжения в цепи с индуктивной катушкой без ферромагнитного сердечника проходит синусоидальный ток

i= Im sin ωt

В результате этого вокруг катушки возникает переменное магнитное поле и в катушке наводится ЭДС самоиндукции. При R=0 напряжение источника целиком идет на уравновешивание этой ЭДС.

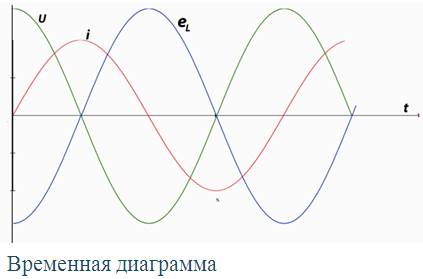

Ток в цепи с индуктивностью отстает по фазе от напряжения на угол π/2. Это объясняется тем, что индуктивная катушка реализует инерцию электромагнитных процессов.

Um=ImωL
Im= Um/ωL
ωL=2πƒL=XL

XL – индуктивное сопротивление цепи
Im=Um/XL – закон Ома для амплитудных значений. Разделим на √2
I=U/XL – закон Ома для действующих значений.





Мгновенная мощность

p=ui=UmImsin(ωt+π/2)sinωt=UmIm cosωt sinωt
sinωt cosωt=(sin2ωt)/2;
UmIm/2=UI
p=UIsin2ωt


При одинаковых знаках напряжения и тока мощность положительна, а при разных знаках – отрицательна.
В среднем катушка не потребляет энергии, и, следовательно, активная мощность Р=0.
