§ 247. Термоэлектрические явления и их применение

Согласно второму закону Вольта, в замкнутой цепи, состоящей из нескольких металлов, находящихся при одинаковой температуре, э.д.с. не возникает, т. е. не происходит возбуждения электрического тока. Однако если температура контактов не одинакова, то в цепи возникает электрический ток, называемый термоэлектрическим. Явление возбуждения термоэлектрического тока (явление Зеебека), а также тесно связанные с ним явления Пельте и Томсона называются термоэлектрическими явлениями.0

1. Явление Зеебека (1821). Немецкий физик Т. Зеебек (1770—1831) обнаружил, что в замкнутой цепи, состоящей из последовательно соединенных разнородных провод­ников, контакты между которыми имеют различную температуру, возникает элект­рический ток.

Рассмотрим замкнутую цепь, состоящую из двух металлических проводников 1 и 2 с температурами спаев Т ₁ (контакт А) и Т ₂ (контакт В), причем Т ₁ > T ₂ (рис. 331).

Не вдаваясь в подробности, отметим, что в замкнутой цепи для многих пар металлов (например, Сu—Bi, Ag—Сu, Аu—Сu) электродвижущая сила прямо пропор­циональна разности температур в контактах:

Эта э.д.с. называется термоэлектродвижущей силой. Направление тока при Т ₁ >Т ₂ на рис. 331 показано стрелкой. Термоэлектродвижущая сила, например для пары метал­лов медь — константан, для разности температур 100 К составляет всего 4,25 мВ.

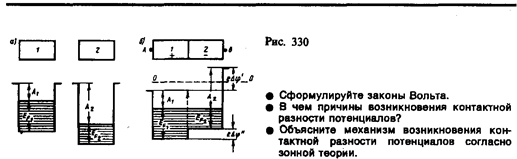

Причина возникновения термоэлектродвижущей э.д.с. ясна уже из формулы (246.2), определяющей внутреннюю контактную разность потенциалов на границе двух металлов. Дело в том, что положение уровня Ферми зависит от температуры. Поэтому если температуры контактов разные, то разными будут и внутренние контактные разности потенциалов. Таким образом, сумма скачков потенциала отлична от нуля, что и приво­дит к возникновению термоэлектрического тока. Отметим также, что при градиенте температуры происходит и диффузия электронов, которая тоже обусловливает термо-э.д.с.

Явление Зеебека не противоречит второму началу термодинамики, таккак в дан­ном случае внутренняя энергия преобразуется в электрическую, для чего используется два источника теплоты (два контакта). Следовательно, для поддержания постоянного тока в рассматриваемой цепи необходимо поддерживать постоянство разности тем­ператур контактов: к более нагретому контакту непрерывно подводить теплоту, а от холодного — непрерывно ее отводить.

Явление Зеебека используется для измерения температуры. Для этого применяются термоэлементы, или термопары —датчики температур, состоящие из двух соединенных между собой разнородных металлических проводников. Если контакты (обычно спаи) проводников (проволок), образующих термопару, находятся при разных температурах, то в цепи возникает термоэлектродвижущая сила, которая зависит от разности температур контактов и природы применяемых материалов. Чувствительность термопар выше, если их соединять последовательно. Эти соедине­ния называются термобатареями (или термостолбиками). Термопары применяются как для измере­ния ничтожно малых разностей температур, так и для измерения очень высоких и очень низких температур (например, внутри доменных печей или жидких газов). Точность определения тем­пературы с помощью термопар составляет, как правило, несколько кельвин, а у некоторых термопар достигает»0,01 К. Термопары обладают рядом преимуществ перед обычными термо­метрами: имеют большую чувствительность и малую инерционность, позволяют проводить измерения в широком интервале температур и допускают дистанционные измерения.

Явление Зеебека в принципе может быть использовано для генерации электрического тока. Так, уже сейчас к.п.д. полупроводниковых термобатарей достигает»18%. Следовательно, совер­шенствуя полупроводниковые термоэлектрогенераторы, можно добиться эффективного прямого преобразования солнечной энергии в электрическую.

2. Явление Пельтье (1834). Французский физик Ж. Пельтье (1785—1845) обнару­жил, что при прохождении через контакт двух различных проводников электрического тока в зависимости от его направления помимо джоулевой теплоты выделяется или поглощается дополнительная теплота. Таким образом, явление Пельтье является обратным по отношению к явлению Зеебека. В отличие от джоулевой теплоты, которая пропорциональна квадрату силы тока, теплота Пельтье пропорциональна первой степени силы тока и меняет знак при изменении направления тока.

Рассмотрим замкнутую цепь, состоящую из двух разнородных металлических проводников 1 и 2 (рис. 332), по которым пропускается ток I ' (его направление в данном случае выбрано совпадающим с направлением термотока (на рис. 331 при условии T ₁ >T ₂)). Согласно наблюдениям Пельтье, спай А, который при явлении Зеебека поддерживался бы при более высокой температуре, будет теперь охлаждаться, а спай В — нагреваться. При изменении направления тока I ' спай А будет нагреваться, спай В — охлаждаться.

Объяснить явление Пельтье можно следующим образом. Электроны по разную сторону спая обладают различной средней энергией (полной—кинетической плюс потенциальной). Если электроны (направление их движения задано на рис. 332 пунктир­ными стрелками) пройдут через спай В и попадут в область с меньшей энергией, то избыток своей энергии они отдадут кристаллической решетке и спай будет нагреваться. В спае А электроны переходят в область с большей энергией, забирая теперь недоста­ющую энергию у кристаллической решетки, и спай будет охлаждаться.

Явление Пельтье используется в термоэлектрических полупроводниковых холо­дильниках, созданных впервые в 1954 г. под руководством А. Ф. Иоффе, и в некото­рых электронных приборах.

3. Явление Томсона (1856). Вильям Томсон (Кельвин), исследуя термоэлектрические явления, пришел к заключению, подтвердив его экспериментально, что при прохожде­нии тока по неравномерно нагретому проводнику должно происходить дополнительное выделение (поглощение) теплоты, аналогичной теплоте Пельтье. Это явление получило название явления Томсона. Его можно объяснить следующим образом. Так как в более нагретой части проводника электроны имеют большую среднюю энергию, чем в менее нагретой, то, двигаясь в направлении убывания температуры, они отдают часть своей энергии решетке, в результате чего происходит выделение теплоты Томсона. Если же электроны движутся в сторону возрастания температуры, то они, наоборот, пополняют свою энергию за счет энергии решетки, в результате чего происходит поглощение теплоты Томсона.

§ 248. Выпрямление на контакте металл — полупроводник

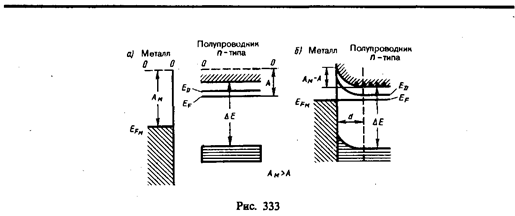

Рассмотрим некоторые особенности механизма процессов, происходящих при приведе­нии в контакт металла с полупроводником. Для этого возьмем полупроводник л-типа с работой выхода А, меньшей работы выхода А _м из металла. Соответствующие энергетические диаграммы до и после приведения в контакт показаны на рис. 333, а, б.

Если А _м >А, то при контакте электроны из полупроводника будут переходить в металл, в результате чего контактный слой полупроводника обеднится электронами и зарядится положительно, а металл — отрицательно. Этот процесс будет проис­ходить до достижения равновесного состояния, характеризуемого, как и при контакте двух металлов, выравниванием уровней Ферми для металла и полупроводника. На контакте образуется двойной электрический слой d, поле которого (контактная разность потенциалов) препятствует дальнейшему переходу электронов. Вследствие малой концентрации электронов проводимости в полупроводнике (порядка 10¹⁵ см^–3 вместо 10²¹ см^–3 в металлах) толщина контактного слоя в полупроводнике достигает пример­но 10^–6 см, т. е. примерно в 10 000 раз больше, чем в металле. Контактный спой полупроводника обеднен основными носителями тока — электронами в зоне проводи­мости, и его сопротивление значительно больше, чем в остальном объеме полупровод­ника. Такой контактный слой называется запирающим.

При d= 10^–6 см и D j»1 В напряженность электрического поля контактного слоя E= D j/d» 10⁸ В/м. Такое контактное поле не может сильно повлиять на структуру спектра (например, на ширину запрещенной зоны, на энергию активации примесей и т. д.) и его действие сводится лишь к параллельному искривлению всех энергетичес­ких уровней полупроводника в области контакта (рис. 333, б). Так как в случае контакта уровни Ферми выравниваются, а работы выхода—величины постоянные, то при А _м >А энергия электронов в контактном слое полупроводника больше, чем в остальном объеме. Поэтому в контактном слое дно зоны проводимости поднимается вверх, удаляясь от уровня Ферми. Соответственно происходит и искривление верхнего края валентной зоны, а также донорного уровня.

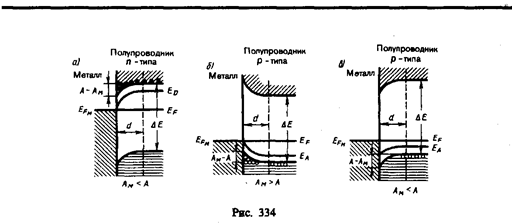

Помимо рассмотренного выше примера возможны еще следующие три случая контакта металла с примесными полупроводниками: a) А _м < А, полупроводник п -типа; б) А _м > А, полупроводник p -типа; в) А _м < А, полупроводник р -типа. Соответствующие зонные схемы показаны на рис. 334.

Если А _м <А, то при контакте металла с полупроводником п -типа электроны из металла переходят в полупроводник и образуют в контактном слое полупроводника отрицательный объемный заряд (рис. 334, а). Следовательно, контактный слой полу­проводника обладает повышенной проводимостью, т.е. не является запирающим. Рассуждая аналогично, можно показать, что искривление энергетических уровней по сравнению с контактом металл — полупроводник п -типа (А _м > А) происходит в обрат­ную сторону.

При контакте металла с полупроводником р -типа запирающий слой образуется при А _м < А (рис. 334, в), так как в контактном слое полупроводника наблюдается избыток отрицательных ионов акцепторных примесей и недостаток основных носителей то­ка—дырок в валентной зоне. Если же А _м > А (рис. 334, б), то в контактном слое полупроводника р- типа наблюдается избыток основных носителей тока — дырок в ва­лентной зоне, контактный слой обладает повышенной проводимостью.

Исходя из приведенных рассуждений, видим, что запирающий контактный сдой возникает при контакте донорного полупроводника с меньшей работой выхода, чем у металла (см. рис. 333, б), и у акцепторного — с большей работой выхода, чем у металла (рис. 333, в).

Запирающий контактный слой обладает односторонней (вентильной) проводимо­стью, т. е. при приложении к контакту внешнего электрического поля он пропускает ток практически только в одном направлении: либо из металла в полупроводник, либо из полупроводника в металл. Это важнейшее свойство запирающего слоя объясняется зависимостью его сопротивления от направления внешнего поля.

Если направления внешнего и контактного полей противоположны, то основные носители тока втягиваются в контактный слой из объема полупроводника; толщина контактного слоя, обедненного основными носителями тока, и его сопротивление уменьшаются. В этом направлении, называемом пропускным, электрический ток может проходить через контакт металл — полупроводник. Если внешнее поле совпадает по знаку с контактным, то основные носители тока будут перемещаться от границы с металлом; толщина обедненного слоя возрастает, возрастает и его сопротивление. Очевидно, что в этом случае ток через контакт отсутствует, выпрямитель заперт — это запорное направление. Для запирающего слоя на границе металла с полупроводником n -типа (A _м> А)пропускным является направление тока из металла в полупроводник, а для запирающего слоя на границе металла с полупроводником р- типа(A _м< А) — из полупроводника в металл.

§ 249. Контакт электронного и дырочного полупроводников (p-n -переход)

Граница соприкосновения двух полупроводников, один из которых имеет электронную, а другой — дырочную проводимость, называется электронно-дырочным переходом (или p - n -переходом). Эти переходы имеют большое практическое значение, являясь основой работы многих полупроводниковых приборов. p - n -Переход нельзя осущест­вить просто механическим соединением двух полупроводников. Обычно области раз­личной проводимости создают либо при выращивании кристаллов, либо при соответ­ствующей обработке кристаллов. Например, на кристалл германия n -типа накладыва­ется индиевая «таблетка» (рис. 335, а). Эта система нагревается примерно при 500°С в вакууме или в атмосфере инертного газа; атомы индия диффундируют на некоторую глубину в германий. Затем расплав медленно охлаждают. Так как германий, содер­жащий индий, обладает дырочной проводимостью, то на границе закристаллизовав­шегося расплава и германия n -типа образуется p - n -переход (рис. 335, б).

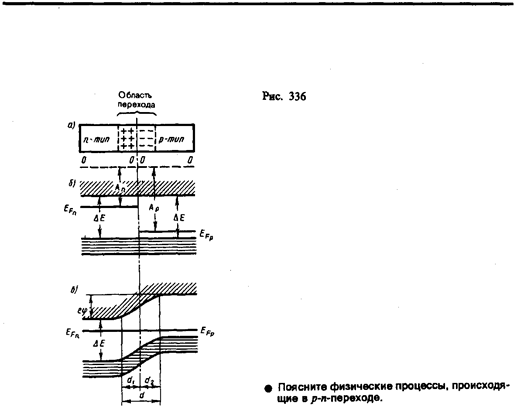

Рассмотрим физические процессы, происходящие в p - n -переходе (рис. 336). Пусть донорный полупроводник (работа выхода — А_n, уровень Ферми — E_Fn) приводится в контакт (рис. 336, б)с акцепторным полупроводником (работа выхода — А_р, уровень Ферми — Е_F0). Электроны из n -полупроводника, где их концентрация выше, будут диффундировать в p -полупроводник, где их концентрация ниже. Диффузия же дырок происходит в обратном направлении — в направлении р ® п.

В n -полупроводнике из-за ухода электронов вблизи границы остается нескомпенсированный положительный объемный заряд неподвижных ионизованных донорных атомов. В p -полупроводнике из-за ухода дырок вблизи границы образуется отрица­тельный объемный заряд неподвижных ионизованных акцепторов (рис. 336, а). Эти объемные заряды образуют у границы двойной электрический слой, поле которого, направленное от n -области к p -области, препятствует дальнейшему переходу электро­нов в направлении п ® р и дырок в направлении р ® п. Если концентрации доноров и акцепторов в полупроводниках n - и p -типа одинаковы, то толщины слоев d ₁ и d ₂ (рис. 336, в), в которых локализуются неподвижные заряды, равны (d ₁ =d ₂).

При определенной толщине p-n -перехода наступает равновесное состояние, харак­теризуемое выравниванием уровней Ферми для обоих полупроводников (рис. 336, в). В области p-n- перехода энергетические зоны искривляются, в результате чего возника­ют потенциальные барьеры как для электронов, так и для дырок. Высота потенциаль­ного барьера еj определяется первоначальной разностью положений уровня Ферми в обоих полупроводниках. Все энергетические уровни акцепторного полупроводника подняты относительно уровней донорного полупроводника на высоту, равную еj, причем подъем происходит на толщине двойного слоя d.

Толщина d слоя p-n -перехода в полупроводниках составляет примерно 10^–6—10^–7 м, а контактная разность потенциалов — десятые доли вольт. Носители тока способны преодолеть такую разность потенциалов лишь при температуре в несколько тысяч градусов, т. е. при обычных температурах равновесный контактный слой является запирающим (характеризуется повышенным сопротивлением).

Сопротивление запирающего слоя можно изменить с помощью внешнего элект­рического поля. Если приложенное к p-n -переходу внешнее электрическое поле направ­лено от n -полупроводника к p- полупроводнику (рис. 337, a), т. е. совпадает с полем контактного слоя, то оно вызывает движение электронов в n -полупроводнике и дырок в p- полупроводнике от границы p-n -перехода в противоположные стороны. В резуль­тате запирающий слой расширится и его сопротивление возрастет. Направление вне­шнего поля, расширяющего запирающий слой, называется запирающим (обратным). В этом направлении электрический ток через p-n -переход практически не проходит. Ток в запирающем спое в запирающем направлении образуется лишь за счет неосновных носителей тока (электронов в p- полупроводнике и дырок в n -полупроводнике).

Если приложенное к p-n -переходу внешнее электрическое поле направлено проти­воположно полю контактного слоя (рис. 337, б), то оно вызывает движение электронов в n -полупроводнике и дырок в p- полупроводнике к границе p-n -перехода навстречу друг другу. В этой области они рекомбинируют, толщина контактного слоя и его сопротив­ление уменьшаются. Следовательно, в этом направлении электрический ток проходит сквозь p-n -переход в направлении от p- полупроводника к n -полупроводнику; оно назы­вается пропускным (прямым).

Таким образом, p-n -переход (подобно на контакте металл — полупроводник) об­ладает односторонней (вентильной) проводимостью.

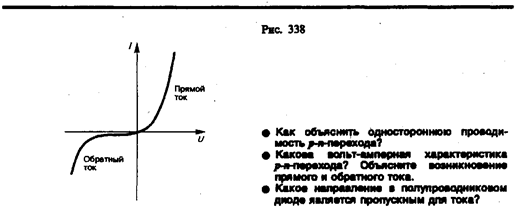

На рис. 338 представлена вольт-амперная характеристика p-n -перехода. Как уже указывалось, при пропускном (прямом) напряжении внешнее электрическое поле спо­собствует движению основных носителей тока к границе p-n -перехода (см. рис. 337, б).В результате толщина контактного слоя уменьшается. Соответственно уменьшается и сопротивление перехода (тем сильнее, чем больше напряжение), а сила тока становит­ся большой (правая ветвь на рис. 338). Это направление тока называется прямым.

При запирающем (обратном) напряжении внешнее электрическое поле препятству­ет движению основных носителей тока к границе p-n -перехода (см. рис. 337, а) и способ­ствует движению неосновных носителей тока, концентрация которых в полупровод­никах невелика. Это приводит к увеличению толщины контактного слоя, обедненного основными носителями тока. Соответственно увеличивается и сопротивление перехода. Поэтому в данном случае через p-n -переход протекает только небольшой ток (он называется обратным), полностью обусловленный неосновными носителями тока (ле­вая ветвь рис. 338). Быстрое возрастание этого тока означает пробой контактного слоя и его разрушение. При включении в цепь переменного тока p-n -переходы действуют как выпрямители.

§ 250. Полупроводниковые диоды и триоды (транзисторы)

Односторонняя проводимость контактов двух полупроводников (или металла с полупроводником) используется для выпрямления и преобразования переменных токов. Если имеется один электронно-дырочный переход, то его действие аналогично дейст­вию двухэлектродной лампы—диода (см. §105). Поэтому полупроводниковое устройство, содержащее один p-n -переход, называется полупроводниковым (кристаллическим) диодом. Полупроводниковые диоды по конструкции делятся на точечные и плоскостные.

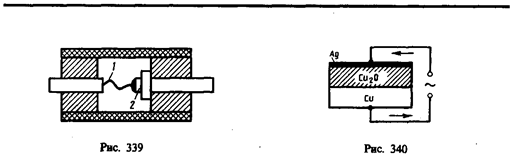

В качестве примера рассмотрим точечный германиевый диод (рис. 339), в котором тонкая вольфрамовая проволока 1 прижимается к п -германию 2 остриём, покрытым алюминием. Если через диод в прямом направлении пропустить кратковременный импульс тока, то при этом резко повышается диффузия Аl в Gе и образуется слой германия, обогащенный алюминием и обладающий p -проводимостью. На границе этого слоя образуется p-n -переход, обладающий высоким коэффициентом выпрямле­ния. Благодаря малой емкости контактного слоя точечные диоды применяются в каче­стве детекторов (выпрямителей) высокочастотных колебаний вплоть до сантиметрового диапазона длин волн.

Принципиальная схема плоскостного меднозакисного (купоросного) выпрямителя дана на рис. 340. На медную пластину с помощью химической обработки наращивается слой закиси меди Сu₂О, который покрывается слоем серебра. Серебряный электрод служит только для включения выпрямителя в цепь. Часть слоя Сu₂О, прилегающая к меди и обогащенная ею, обладает электронной проводимостью, а часть слоя Сu₂О, прилегающая к Ag и обогащенная (в процессе изготовления выпрямителя) кислоро­дом, — дырочной проводимостью. Таким образом, в толще закиси меди образуется запирающий слой с пропускным направлением тока от Сu₂О к Сu (p ® n).

Технология изготовления германиевого плоскостного диода описана в § 249 (см. рис. 325). Распространенными являются также селеновые диоды и диоды на основе арсенида галлия и карбида кремния. Рассмотренные диоды обладают рядом преиму­ществ по сравнению с электронными лампами (малые габаритные размеры, высокие к.п.д. и срок службы, постоянная готовность к работе и т. д.), но они очень чувст­вительны к температуре, поэтому интервал их рабочих температур ограничен (от –70 до +120°С). p-n -Переходы обладают не только прекрасными выпрямляющими свойст­вами, но могут быть использованы также для усиления, а если в схему ввести обратную связь, то и для генерирования электрических колебаний. Приборы, предназначенные для этих целей, получили название полупроводниковых триодов или транзисторов (первый транзистор создан в 1949 г. американскими физиками Д. Бардином, У. Браттейном и У. Шокли; Нобелевская премия 1956 г.).

Для изготовления транзисторов используются германий и кремний, так как они характеризуются большой механической прочностью, химической устойчивостью и большей,чем в других полупроводниках, подвижностью носителей тока. Полупрово­дниковые триоды делятся на точечные и плоскостные. Первые значительно усиливают напряжение, но их выходные мощности малы из-за опасности перегрева (например, верхний предел рабочей температуры точечного германиевого триода лежит в пределах 50—80°С). Плоскостные триоды являются более мощными. Они могут быть типа р-п-р и типа п-р-п в зависимости от чередования областей с различной проводимостью.

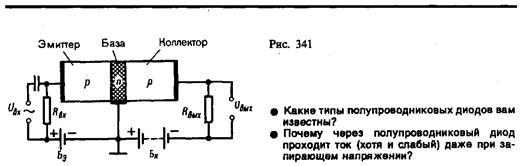

Для примера рассмотрим принцип работы плоскостного триода р-п-р, т. е. триода на основе n -полупроводника (рис. 341). Рабочие «электроды» триода, которыми явля­ются база (средняя часть транзистора), эмиттер и коллектор (прилегающие к базе с обеих сторон области с иным типом проводимости), включаются в схему с помощью невыпрямляющих контактов — металлических проводников. Между эмиттером и ба­зой прикладывается постоянное смещающее напряжение в прямом направлении, а меж­ду базой и коллектором — постоянное смещающее напряжение в обратном направле­нии. Усиливаемое переменное напряжение подается на входное сопротивление R _вх, а усиленное — снимается с выходного сопротивления R _вых.

Протекание тока в цепи эмиттера обусловлено в основном движением дырок (они являются основными носителями тока) и сопровождается их «впрыскиванием» — инжекцией — в область базы. Проникшие в базу дырки диффундируют по направлению к коллектору, причем при небольшой толщине базы значительная часть инжектирован­ных дырок достигает коллектора. Здесь дырки захватываются полем, действующим внутри перехода (притягиваются к отрицательно заряженному коллектору), вследствие чего изменяется ток коллектора. Следовательно, всякое изменение тока в цепи эмит­тера вызывает изменение тока в цепи коллектора.

Прикладывая между эмиттером и базой переменное напряжение, получим в цепи коллектора переменный ток, а на выходном сопротивлении — переменное напряжение. Величина усиления зависит от свойств р-п- переходов, нагрузочных сопротивлений и напряжения батареи Б _к. Обычно R _вых>> R _вх, поэтому U _вых значительно превышает входное напряжение U _вх (усиление может достигать 10 000). Так как мощность пере­менного тока, выделяемая в R _вых, может быть больше, чем расходуемая в цепи эмиттера, то транзистор даст и усиление мощности. Эта усиленная мощность появля­ется за счет источника тока, включенного в цепь коллектора.

Из рассмотренного следует, что транзистор, подобно электронной лампе, дает усиление и напряжения и мощности. Если в лампе анодный ток управляется напряже­нием на сетке, то в транзисторе ток коллектора, соответствующий анодному току лампы, управляется напряжением на базе.

Принцип работы транзистора n-p-n- типа аналогичен рассмотренному выше, но роль дырок играют электроны. Существуют и другие типы транзисторов, так же как и другие схемы их включения. Благодаря своим преимуществам перед электронными лампами (малые габаритные размеры, большие к.п.д. и срок службы, отсутствие накаливаемого катода (поэтому потребление меньшей мощности), отсутствие необ­ходимости в вакууме и т. д.) транзистор совершил революцию в области электронных средств связи и обеспечил создание быстродействующих ЭВМ с большим объемом памяти.
