Реализация концепции CALS

При реализации стратегии CALS должны использоваться три группы методов, называемых CALS-технологиями:

· технологии анализа и реинжиниринга бизнес-процессов – набор организационных методов реструктуризации способа функционирования предприятия с целью повышения его эффективности. Эти технологии нужны для того, чтобы корректно перейти от бумажного к электронному документообороту и внедрить новые методы разработки изделия;

· технологии представления данных об изделии в электронном виде – набор методов для представления в электронном виде данных об изделии, относящихся к отдельным процессам ЖЦИ. Эти технологии предназначены для автоматизации отдельных процессов ЖЦ (первый этап создания ЕИП);

· технологии интеграции данных об изделии – набор методов для интеграции автоматизированных процессов ЖЦ и относящихся к ним данных, представленных в электронном виде, в рамках ЕИП. Эти технологии относятся ко второму этапу создания ЕИП.

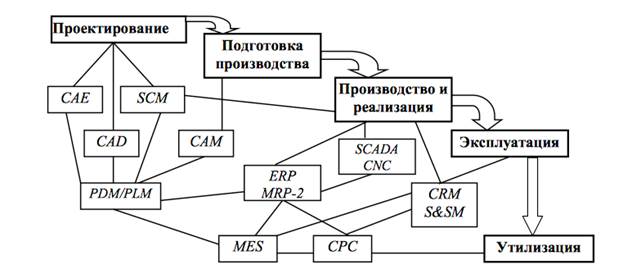

Основными компонентами CALS-технологий являются (рис. 2):

· инструментальный комплекс технических и программных средств автоматизированного проектирования изделий (CAD – Computer Aided Design);

· системы автоматизации технологической подготовки производства (CAM – Computer Aided Manufacturing);

· системы инженерного анализа (CAE – Computer Aided Engineering);

· средства реализации технологии параллельного тотального проектирования в режиме группового использования данных (Concurrent Engineering);

· система управления проектными и инженерными данными (EDM – Enterprise Data Management);

· системы визуализации всего процесса разработки документации (Project Management);

· мощные средства хранения и управления данными о проекте (PDM– Product Data Management);

· системы управления производством (MRP – Manufacturing Requirement Planning);

· системы планирования и управления предприятием (ERP – Enterprise Resource Planning);

· системы управления цепочками поставок (SCM – Supply Chain Management);

· системы совместного электронного бизнеса (CPC – Collaborative Product Commerce);

· системы управления продажами и обслуживанием (S&SM – Sales and Service Management);

· программно-технологические средства, реализующие технологию создания и сопровождения информационных систем (CASE – Computer Aided Software Engineering);

· SCADA; CNC; CRM; MES.

Перечисленные автоматизированные системы могут работать автономно, но создание ЕИП диктует, чтобы данные, генерируемые в одной системе, были доступны в других системах для повышения эффективности автоматизации. Единое информационное пространство обеспечивается благодаря унификации как формы, так и содержания информации о конкретных изделиях на различных этапах ЖЦ.

Унификация формы достигается использованием стандартных форматов и языков представления информации в межпрограммных обменах и при документировании.

Унификация содержания как однозначно правильная интерпретация данных о конкретном изделии на всех этапах его ЖЦ обеспечивается разработкой онтологий приложений, закрепляемых в прикладных CALS- протоколах.

Унификация перечней и наименований сущностей, атрибутов и отношений в определённых предметных областях является основой для единого электронного описания изделия в CALS-пространстве.

Рис. 2
