Выполнение работы. При подготовке к лабораторной работе студент должен в соответствии с табл

При подготовке к лабораторной работе студент должен в соответствии с табл. 9.1 выбрать свой вариант задания.

Таблица 9.1

Номер бригады

1 и 5

2 и 6

3 и 7

4 и 8

Член бригады

Номер варианта

Для заданного варианта задания необходимо:

– изобразить граф переходов автомата Мура;

– составить кодированную таблицу переходов, выходных сигналов и сигналов возбуждения D-триггеров автомата Мура с указанием номеров наборов,

– подготовить диаграмму Вейча с выделением клеток, не влияющих на работу автомата,

– записать минимизированные логические уравнения для сигналов возбуждения D-триггеров и выходных сигналов,

– с использованием программы Logisim составить схему автомата и при изменении сочетания входных сигналов добиться его работоспособности,

– изучив наличие логических элементов и триггеров лабораторного стенда, и при необходимости преобразовав логические уравнения для их реализации на имеющихся элементах стенда, собрать схему автомата, проверить его работу. Работу отлаженного автомата продемонстрировать преподавателю.

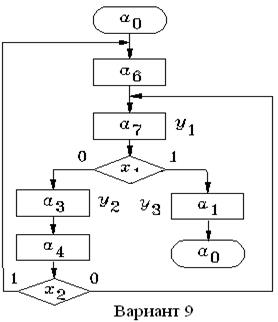

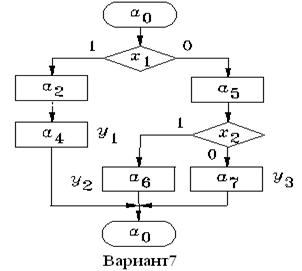

Ниже представлены варианты заданий на синтез автоматов Мура.
